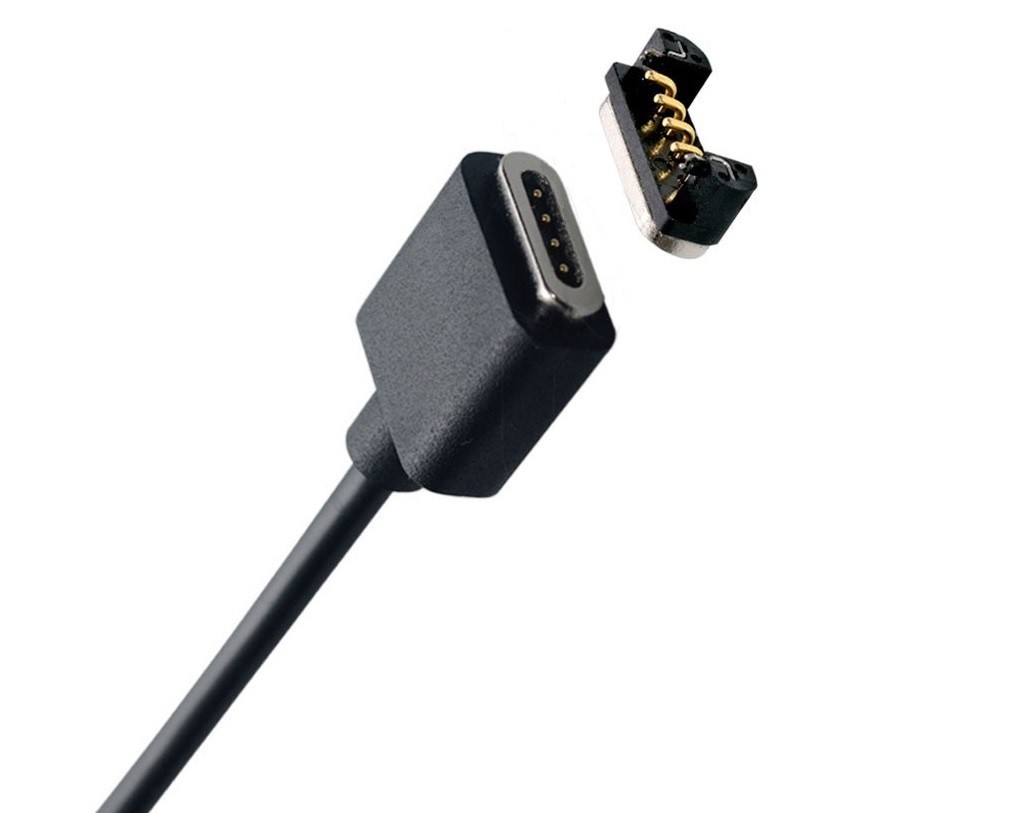

Què és un connector magnètic de pin Pogo?
Un connector magnètic de pin Pogo també s'anomena connector magnètic, connector magnètic, connector magnètic, connector magnètic, capçal de càrrega d'imants, etc.; és un connector molt utilitzat en equips electrònics, compost principalment per PogoPin i imant. Connector. El disseny de l'estructura de l'imant i l'imant en contacte i atracció té una gran força d'adsorció, que és adequada per a estructures de mida petita i productes lleugers i prims.
El connector magnètic inclou un conjunt d'extrem mascle i un conjunt d'extrem femella que poden ser coaxials amb el conjunt d'extrem mascle. El conjunt d'extrem mascle inclou una primera peça de goma de l'anell exterior, una part de goma del primer anell, un primer imant d'anell i dues agulles PIN mascle. Un primer imant d'anell està disposat entre la part de goma de l'anell exterior i la primera part de goma de l'anell interior, i dues agulles de PIN mascle passen per la primera part de goma de l'anell interior; i el conjunt d'extrem femení inclou una segona part de goma de l'anell exterior, una segona part de goma de l'anell exterior de dues parts, un segon imant d'anell i dos pins de PIN femella, un segon imant d'anell està disposat entre la segona part de goma de l'anell exterior i el segon anell interior. la part de goma i dues peces de goma de l'anell interior passen per l'agulla PIN femení, i el primer imant d'anell correspondrà al segon imant d'anell i l'extrem oposat del segon imant d'anell té la polaritat oposada. Les dues agulles PIN mascles corresponen a les dues agulles PIN femella, i un extrem de l'agulla PIN femella està proveït d'un forat cec per a la inserció de l'agulla PIN mascle.
El connector magnètic anterior inclou un cos aïllant, una pluralitat de terminals i cossos magnètics disposats al cos aïllant. La superfície frontal del cos aïllant té una superfície d'acoblament i la superfície d'acoblament està disposada una al costat de l'altra amb diverses ranures de terminal que penetren al cos aïllant. Cada ranura de terminal espaiada a la superfície d'acoblament del cos principal està proveïda d'un cercle de ranures en forma d'U disposades al voltant dels terminals. La ranura que conté el cos aïllant corresponent al cos magnètic és un bloc en forma d'U i el cos magnètic està contingut al cos. En el dipòsit de contenció. El connector magnètic d'aquest tipus de disseny d'estructura té una gran estructura, un alt perfil i una petita força d'aspiració. No és adequat per a algunes estructures de mida petita, i no és adequat per a productes més lleugers i prims.
