Com triar correctament el pin de pogo de prova
Qualsevol persona que hagi realitzat mesures i proves sap que les dades precises depenen del disseny i les capacitats de mesura de l'instrument de prova. Però poca gent sap que la qualitat del disseny, el procés de fabricació, la compatibilitat i les especificacions de rendiment de les línies i connectors de prova són tan importants com els instruments de prova. A continuació, ens centrarem en els cinc criteris específics per a la selecció correcta de cables de prova i pins de molla.
Primer, seguretat:
Igual que els requisits de la font d'alimentació, els cables de prova de l'instrument i els pins pogo han de complir estrictes requisits de seguretat a causa del contacte directe amb grans tensions, especialment d'acord amb els requisits internacionals de tensió i categoria IEC1010, és a dir, CATI, CAT II, CAT III o CATIV. . Altres requisits de l'IEC1010 també inclouen proves transitories, tensió de resistència dielèctrica o proves per verificar que el producte té un aïllament suficient i compleix els requisits de corrent, espai elèctric, didal de molla de metall exposat i resistència a l'impacte. Les agulles de prova de bona qualitat, juntament amb un important equip de protecció personal, com ara guants i protecció ocular, formen part de les mesures de protecció personal definides a la norma NFPA70E.
En segon lloc, robustesa i durabilitat:
Els cables de prova i els connectors d'alta qualitat no patiran una degradació del rendiment a causa de la fricció diària, com ara estirar, pressionar i punxar. Els dos extrems de la línia de prova haurien de tenir unes beines antiestrès ben dissenyades. El didal de la molla de prova ha de ser un metall endurit que pugui suportar connexions repetides i que pugui transmetre dades precises cada vegada.
En comparació amb els materials barats, el filferro de coure de beril·li llaunat de múltiples fils especialment fabricat pot proporcionar flexibilitat, durabilitat a llarg termini, una conductivitat excel·lent i precisió. Altres factors inclouen la qualitat interna de la soldadura del pin pogo i el connector i el rang de temperatura del material.
En tercer lloc, el rendiment del disseny i els indicadors:
És molt important que el disseny del didal de la molla de prova i del clip de prova sigui còmode o no. Una superfície d'adherència còmoda i fàcil d'agafar ajuda a subjectar l'agulla fermament a la mà, i una pinça de molla forta garanteix una connexió ferma. La connexió ha de ser senzilla i les peces coincidents haurien de poder lliscar juntes sense esforç sense estrès. Els contactes dels connectors d'alta qualitat han de ser connectors de llautó mecanitzat niquelats o daurats, no només llautó fos. L'ús de contactes daurats proporciona precisió i resistència a l'oxidació, proporcionant així una connexió duradora, segura i fiable.
L'índex de disseny de la línia de prova i el didal de molla ha de ser coherent amb l'instrument de prova coincident. Si l'índex és més petit que l'instrument de prova, el valor real de l'instrument es reduirà molt. Per exemple, l'ample de banda de l'oscil·loscopi és de 100 M i l'ample de banda de l'agulla de l'oscil·loscopi coincident és de només 50 M, llavors l'oscil·loscopi es converteix en 50 M.
En quart lloc, aplicacions d'alt rendiment:

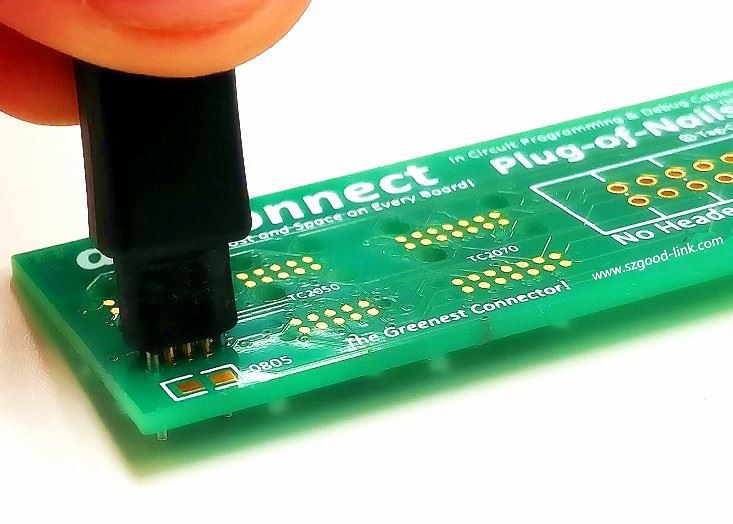

Des d'un pin de pogo amb molla i una agulla fina i lleugera per a proves de circuits electrònics fins a un pin de pogo d'acer inoxidable afilat i una agulla forta adequada per a ús industrial, el disseny de l'agulla ara té en compte les necessitats de diferents aplicacions. Per exemple, les agulles d'un sol punt són la forma més comuna d'agulles. La majoria de mesuradors proporcionen una línia de prova d'un sol punt, que és força útil per a una àmplia gamma d'aplicacions de prova. Un didal de molla afilat és una millor eina per mesurar punts de contacte molt petits en plaques de circuits d'alta densitat. Tot i que es fan malbé fàcilment, les agulles de pogo normalment es poden tornar a esmolar perquè no hi ha cap placa.
L'agulla amb un didal de molla retràctil està connectada a un cable d'acer inoxidable amb un diàmetre molt prim. Excepte l'extrem de l'agulla, tot el cable està cobert per una capa aïllant per evitar que el contacte accidental provoqui un curtcircuit i danyi el xip. El didal de molla de les alicates de ganxo és adequat per mantenir la connexió al seu lloc, cosa que és convenient per a l'operació sense mans. Utilitzeu clips de prova de diferents mides per provar fàcilment els xips IC. Els clips de prova IC són eines ideals per sondejar múltiples pins en un xip IC. Són molt adequats per trobar un dels molts cables de xip. Les agulles SMD es poden utilitzar per a proves de punt fix en plaques de muntatge en superfície (SMD). Aquest tipus de proves requereix l'ús d'un didal de molla molt prim i afilat als punts de contacte de plaques de circuit molt petites, com ara les mini pinces de prova MINI GRIP-XB/100. La pinça micro SMD està dissenyada per subjectar els pins de pas fi del xip SMD. El cable adaptador BNC (cordó de connexió curt amb cables petits) facilita la instal·lació del connector de RF des de la placa de circuit per a la prova del senyal...
En cinquè, connector de connexió de línia de prova:
Segons els estàndards, la seguretat i les necessitats reals, el connector de línia de prova té diverses aplicacions i endolls i endolls estàndard. Per exemple, l'oscil·loscopi té un connector BNC, el multímetre té un connector plàtan de 4 mm i l'analitzador d'espectre té un connector tipus N, etc. Diferents aplicacions tenen diferents connectors. Per tal de coincidir, han aparegut al mercat diversos adaptadors (acoblament). Adaptador), adaptadors (adaptadors), cables adaptadors, cables de connexió, cables de derivació, etc.
En resum, són els cinc criteris específics per a la selecció correcta de línies de prova i pins de pogo que hem descrit avui. Segons aquests cinc punts, tothom també té una comprensió més profunda dels pogo pins.
