Com dissenyar l'antena de l'auricular TWS?
Com a part important del mòdul Bluetooth, l'antena Bluetooth d'auriculars TWS també té un paper important en els auriculars TWS. El disseny de l'antena Bluetooth i la seva idoneïtat amb els auriculars ajuden a millorar la qualitat de transmissió de la comunicació Bluetooth, millorant així l'experiència real de l'usuari.
Entre els auriculars TWS actuals, les antenes Bluetooth àmpliament utilitzades es divideixen principalment en quatre tipus: antenes a bord de PCB, antenes FPC, antenes ceràmiques i antenes LDS. Aquesta vegada, I Love Audio Network compartirà el paper, els tipus i les opcions de disseny de l'antena Bluetooth dels auriculars TWS a partir de tres aspectes: la importància de l'antena en els auriculars TWS, la introducció de l'antena Bluetooth d'auriculars TWS i com triar el disseny dels auriculars TWS.
1. La importància de l'antena d'auriculars TWS
Des de ràdios passades de moda fins a altaveus intel·ligents actuals, des de "grans germans" fins a telèfons intel·ligents, des d'auriculars Bluetooth tradicionals fins a auriculars sense fils veritables TWS. En el desenvolupament de la tecnologia d'electrònica de consum, l'antena és un important firmware. Amb el naixement del concepte d'Internet de tot, el paper de l'antena és encara més important perquè les llars intel·ligents, els vehicles intel·ligents i els dispositius portàtils intel·ligents estiguin connectats entre si i controlats per una sola màquina.
Els auriculars TWS són auriculars estèreo sense fils True Wireless. El mètode d'ús principal és connectar-se amb dispositius mòbils com telèfons mòbils i ordinadors a través de la freqüència de ràdio Bluetooth i després transmetre informació d'àudio als auriculars, i després descodificar-los i emetre'ls a l'extrem de l'auricular.
En aquest procés, l'antena Bluetooth està obligada a actuar com a "torre" per comunicar-se entre les dues parts i realitzar les tasques d'enviament i recepció. Per tant, en els auriculars TWS, el xip Bluetooth i l'antena Bluetooth es complementen, per tal de realitzar la reproducció de música transmesa sense fils i evitar els grillons dels cables.
2. Introducció d'auriculars TWS Antena Bluetooth

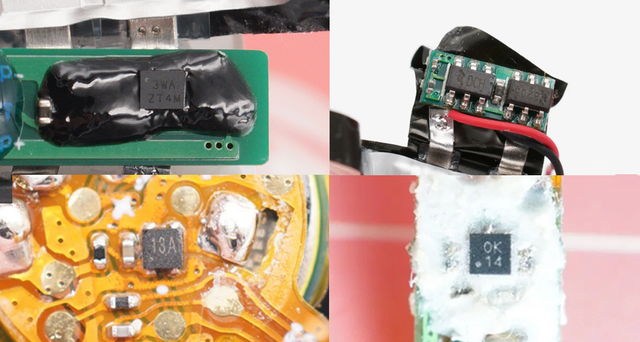

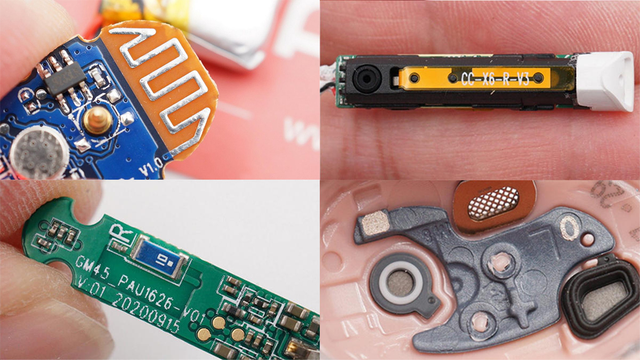

Com a microprogramari important dels auriculars TWS, el desenvolupament actual de l'antena Bluetooth és relativament madur. Hi ha principalment quatre tipus d'antena PCB a bord, FPC, ceràmica i LDS. Penseu en l'aparença del producte d'auricularS TWS, els requisits de la banda de freqüència i el cost per triar el tipus d'antena més adequat.
Antena a bord de PCB

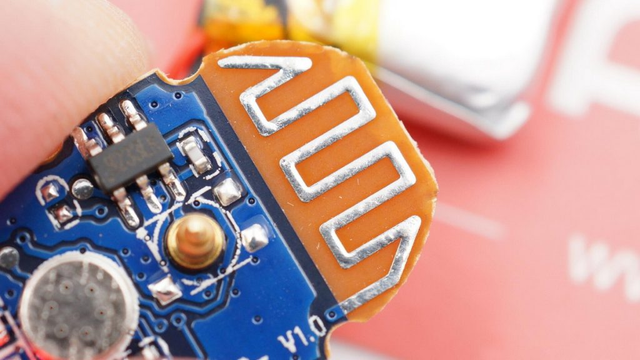

Com el seu nom indica, l'antena a bord de PCB és un tipus d'antena que es dibuixa directament a la placa PCB. S'utilitza àmpliament en plaques de circuit de mòduls d'una sola freqüència, com ara mòduls Bluetooth, mòduls WIFI i mòduls ZIGBEE. En els auriculars TWS, a causa de la limitació de volum, l'aplicació de l'antena Bluetooth a bord és relativament rara.
Les antenes a bord de PCB poden ser dissenyades i implementades per proveïdors de plaques PCB, que són equivalents a la part del circuit de la placa.
Avantatges: L'antena a bord de PCB no té necessitat de depuració múltiple i es pot dibuixar directament al PCB sense cost.
Desavantatges: L'àrea requerida és gran, la directivitat és relativament única, només és adequada per a una sola banda de freqüència, la consistència de diferents lots d'antenes és relativament pobra i la capacitat anti-interferència és pobra.
Antena FPC

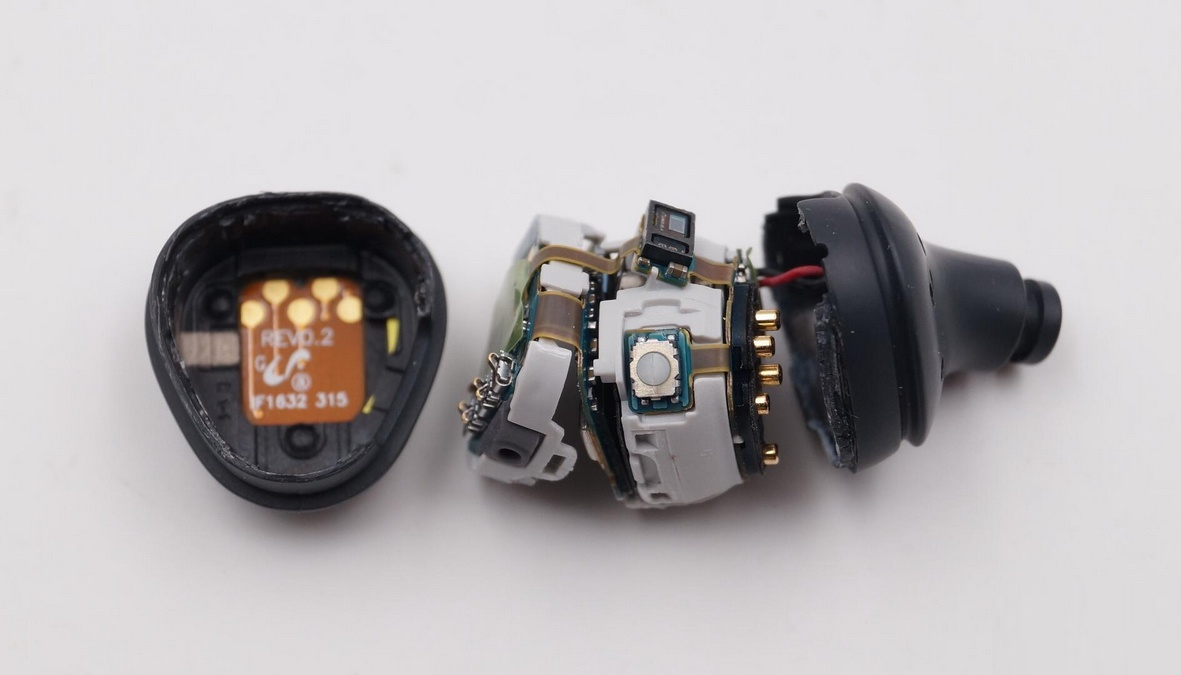

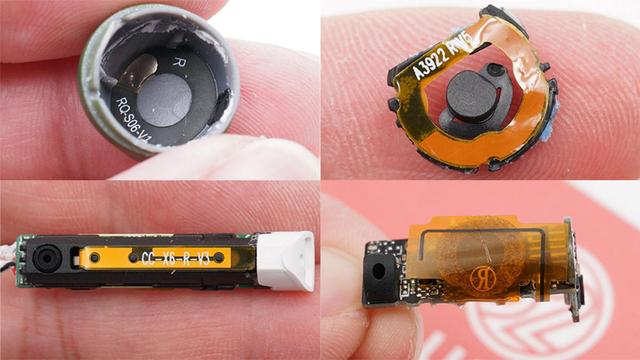

L'antena FPC va evolucionar des de l'antena de bord del PCB. A causa de la limitació de volum dels auriculars TWS, l'espai de la placa base interna no pot acomodar l'antena. L'antena FPC és equivalent a treure el circuit de l'antena del PCB i utilitzar altres metalls externs per fer de l'antena un component separat. Perquè es pugui col·locar millor a l'espai intern dels auriculars TWS.
L'antena FPC es pot realitzar mitjançant la fàbrica de placa PCB de la placa tova i el material flexible.
Avantatges: Aplicable a la majoria de productes electrònics petits, les bandes de freqüència que es poden fer també són riques, el rendiment és millor i el cost és menor.
Desavantatges: Cada producte ha de ser depurat individualment i apedaçat manualment.
Antena LDS
L'antena LDS és una actualització addicional de l'antena FPC. Tot i que l'antena FPC ha estat capaç d'utilitzar l'espai intern dels auriculars en gran mesura, encara necessita un pla pla per connectar-lo.

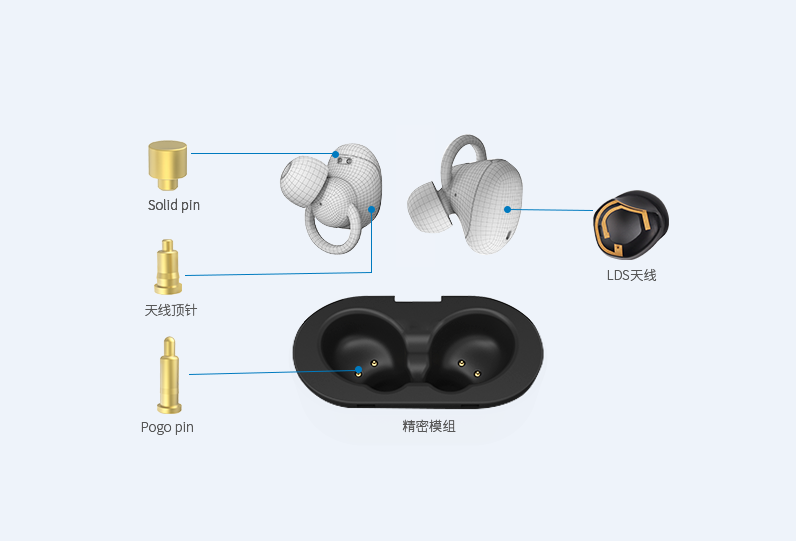

L'antena LDS utilitza tecnologia d'emmotllament directe làser, que utilitza tecnologia làser per formar directament patrons d'antenes metàl·liques en suports, plaques de coberta, etc., que es poden làser a superfícies irregulars dins dels auriculars, utilitzant encara més l'espai intern dels auriculars.
Els fabricants d'antena LDS per al processament làser, la tecnologia làser i la tecnologia de galvanoplàstia poden suportar-la.
Avantatges: Totes les direccions poden ser compatibles i tenir una forta acceptabilitat.
Desavantatges: El cost és més car i hi ha requisits especials per al material de la superfície exterior del producte.
Antena ceràmica
L'antena ceràmica és un altre producte d'antena que s'utilitza àmpliament en dispositius de mòdul Bluetooth. Rep el seu nom de l'ús de petxines ceràmiques. Es divideix principalment en dos tipus: antena ceràmica en bloc i antena ceràmica multicapa.
L'antena ceràmica a granel ha d'imprimir la part metàl·lica de l'antena a la superfície ràpida de la ceràmica, i l'antena ceràmica multicapa es pot imprimir a cada capa dielèctrica ceràmica segons els requisits de disseny, reduint així la mida de l'antena.
Avantatges: Mida petita, fàcil aplicació, baix cost, bon rendiment, i només ocupar un petit espai.
Desavantatges: Els requisits per a l'àrea de compensació són relativament alts, la direccionalitat és relativament única i hi ha requisits per a la posició de col·locació.

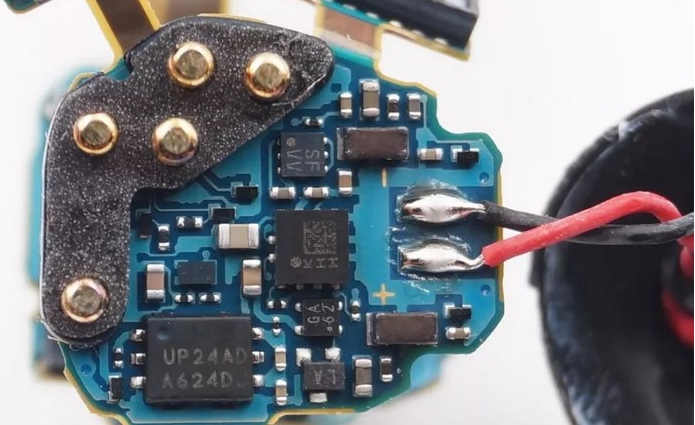

Antena pogo pin
Com triar l'antena adequada
Teòricament, en termes de cost, les antenes PCB i FPC costen menys, les antenes ceràmiques són moderades i les antenes LDS són més cares; i pel que fa a la utilització de l'espai, les antenes LDS són les més flexibles i poden fer un ús complet de l'espai intern dels auriculars.
En termes de rendiment, les capacitats d'enviament i recepció d'antenes externes són generalment millors que les de les antenes integrades. Els auriculars TWS estan dissenyats amb antenes integrades a causa de les restriccions de volum i els requisits de portabilitat. El rendiment és relativament similar, i cal considerar exhaustivament una varietat de factors per seleccionar una antena adequada.
El disseny de l'antena Bluetooth dels auriculars TWS afecta la qualitat de transmissió de la comunicació Bluetooth, que al seu torn afecta l'experiència real de l'usuari. La selecció d'una antena Bluetooth es veu afectada per molts factors com el rendiment, la banda de freqüència, el cost i l'espai per al seu ús. Només tenint en compte les condicions i escenaris d'ús específics del producte, i escollint una antena adequada, es pot exercir el màxim rendiment del producte.
Resumir
L'experiència d'usuari real dels auriculars TWS requereix la superposició de molts factors per tal de presentar un efecte perfecte. Com a component principal de l'antena Bluetooth d'auriculars TWS, actua com un pont per comunicar-se entre els auriculars TWS i els dispositius mòbils i proporciona garanties per a l'estabilitat de la connexió Bluetooth dels auriculars TWS i la qualitat de la transmissió de qualitat de so.
En l'actualitat, els principals productes d'antena Bluetooth utilitzats en auriculars TWS en el mercat inclouen principalment antenes a bord de PCB, antenes FPC, antenes ceràmiques i antenes LDS. Cadascun dels quatre productes té avantatges i desavantatges i s'ha de tenir en compte en termes de rendiment, banda de freqüència, cost, espai d'ús, etc., per tal de triar el producte d'antena més adequat i millorar el rendiment i la competitivitat del producte.
La popularitat dels auriculars TWS ha impulsat ràpidament l'actualització de les cadenes de la indústria relacionades. Els avenços en mòduls Bluetooth, tecnologia Bluetooth, antenes i tecnologies relacionades garanteixen l'estabilitat de la connexió, la qualitat del so i altres aspectes del rendiment. Els auriculars TWS actuals poques vegades han experimentat desconnexió en la primera etapa del desenvolupament, i la qualitat del so s'ha danyat i els problemes de reproducció intermitents han començat a ocórrer a una distància de tres o cinc metres, cosa que ha millorat efectivament l'experiència real de l'usuari.
