En primer lloc, què és un "pin de pogo en miniatura", igual que el nom, "pin de pogo en miniatura" també és una mena de pin de pogo, però el seu volum és molt petit i la taxa d'utilització de l'espai és molt baixa (estalvi d'espai especial )
El primer és l'aplicació de micro pins de pogo. Es tracta d'un nou tipus de sistema de connectors adequat per al seu ús en un espai limitat. Si el producte requereix un disseny pla, o si el producte final ha de ser modular, s'han d'evitar els connectors d'acoblament, de manera que els pins de pogo en miniatura són una opció ideal. Els connectors es col·loquen directament sobre els coixinets de contacte de la placa de circuit imprès.
En segon lloc, les propietats del producte del pin de pogo en miniatura. El corrent nominal pot arribar a 10A, l'espai mínim entre els pins és de 0,4 mm (muntatge a través del forat) / 0,3 mm (muntatge a la superfície) i la vida útil és superior a 50,{{6 }} cicles. Amb una alta resistència a les vibracions, pot ser adequat per a la transmissió de dades o la transmissió actual de mòduls de telèfon mòbil prims i lleugers (pantalla, presa d'àudio, càrrega i altres mòduls).

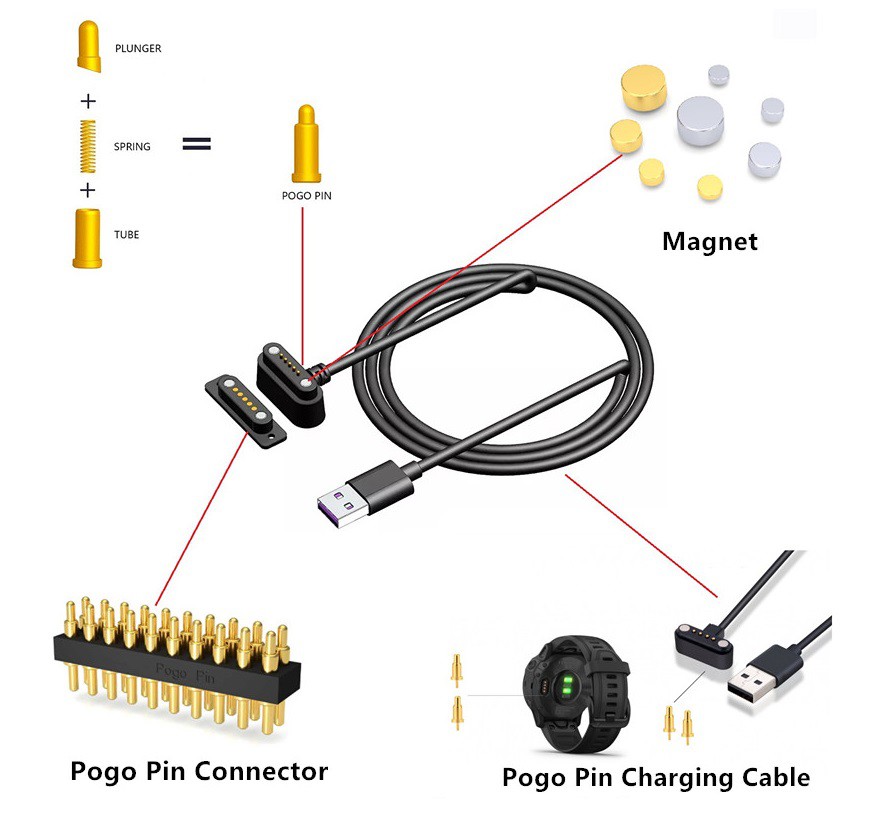

3. L'estructura i el principi de funcionament del pin de pogo en miniatura. Com un pin de pogo normal, el connector de pin de pogo en miniatura consta d'un tub prim amb una molla i un didal a l'interior. La molla empeny els pins als coixinets de contacte de la placa de circuit imprès, establint un contacte elèctric fiable i resistent a les vibracions.
4. Disseny personalitzat. Els pins de pogo en miniatura estan disponibles amb una selecció de pins de pogo personalitzats i utilitzen altures que compleixen els requisits d'especificació. El producte es pot aplicar a la línia de producció de muntatge totalment automàtic. Una selecció de dissenys personalitzats que inclouen diferents formes de carcasses de pins i connectors, protectors, embalatges o capçaleres femenines a joc.
5. Disseny estàndard. Els clients poden triar lliurement el disseny segons els requisits especials del projecte. A més de les estructures irregulars, els clients també poden utilitzar terminals de pins pogo com a nou estàndard per a productes de capçalera de pins d'una sola fila, de doble fila o de diverses files.
