Disseny i requisits de l'extrem de contacte del connector de pin Pogo

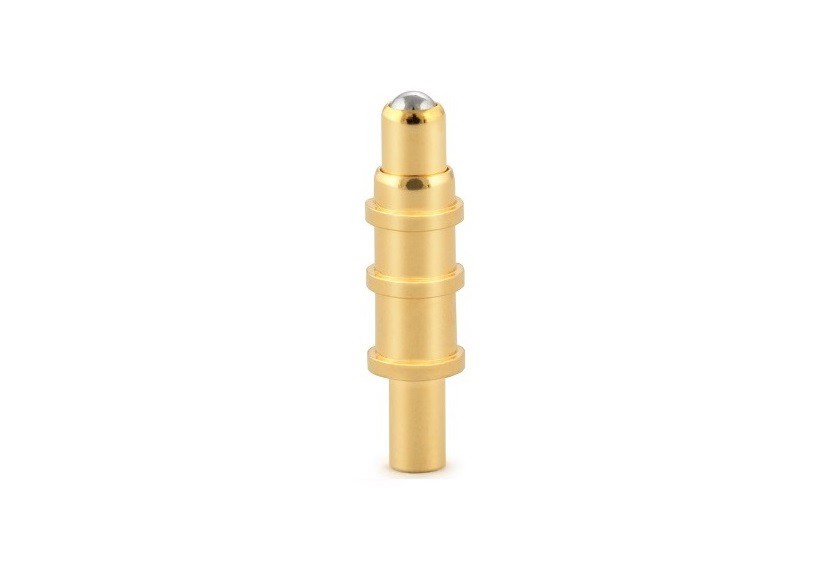

1. Requisits de disseny del contacte final
és un tipus de contacte no estàndard. Està dissenyat segons els requisits de cable de tota la màquina. En primer lloc, cal confirmar la mida de l'extrem del connector, el mètode d'instal·lació del producte, la forma d'aparença i l'especificació del cable. En el cas que sigui difícil confirmar el cable, dissenyeu el forat del cablejat segons el número de contacte. El forat de cablejat pot satisfer les necessitats dels cables de gran calibre. La relació entre el diàmetre del nucli de filferro i el diàmetre interior de la copa de soldadura és generalment de 0,5-0,7; Quan es connecta un cable, el principi de disseny és que el diàmetre del nucli del cable i el forat de connexió del contacte són adequats, i la relació entre el diàmetre del nucli del cable i el diàmetre interior del forat de soldadura és generalment de 0,6-0,8.
2. Requisits sobre la forma del contacte final
Al connector de pin pogo, la peça de contacte és una part indispensable del connector i la seva funció principal és encarregar-se de la transmissió del senyal. En el procés de disseny del connector, el contacte està format per l'extrem d'acoblament i l'extrem de cua. L'extrem d'acoblament es compon generalment de peces elàstiques i parts rígides per garantir la fiabilitat del contacte entre l'endoll del connector i l'endoll; l'extrem posterior del contacte és responsable de la connexió del cable entre l'equip, la interconnexió entre les plaques impreses o La interconnexió entre el cable i la placa s'utilitza en la connexió del cable. L'extrem terminal del connector es pot dividir en quatre tipus: tipus de filferro de soldadura, tipus de filferro de crimpat, tipus de perforació d'aïllament i tipus de bobinat sense soldadura; aplicació A la placa de circuit imprès, els formularis de terminació de contacte es poden dividir en quatre tipus: soldadura recta, soldadura corba, muntatge superficial i tipus de premsa sense soldadura.
