Pins Pogo per a solucions de càrrega TWS
En comparació amb els auriculars amb cable normals, els auriculars Bluetooth són més còmodes d'utilitzar. Amb l'actualització contínua de la tecnologia, la qualitat del so dels auriculars Bluetooth s'acosta cada cop més als auriculars amb cable; des de l'Apple iPhone 7, la presa d'auriculars de 3,5 mm s'ha cancel·lat, la qual cosa és encara més important. Desenvolupament d'auriculars Bluetooth.
L'iPhone sense la presa tradicional d'auriculars de 3,5 mm
La diferència més òbvia entre els auriculars Bluetooth i els auriculars amb cable tradicionals és que no hi ha un cable llarg per a auriculars i els senyals d'àudio es reben a través de Bluetooth, de manera que els auriculars Bluetooth tenen circuits i fonts d'alimentació independents i es poden carregar per a l'ús diari com a telèfon mòbil; avui, volem Aquest article presenta els tipus de pins de pogo utilitzats al compartiment de càrrega dels auriculars Bluetooth TWS (True Wireless Stereo).
A la caixa de càrrega dels auriculars TWS, hem vist diverses especificacions de pins de pogo (connectors de pins de pogo), inclosos 2 pins, 3 pins, 5 pins, etc. L'ús de pins de pogo és regular i el conjunt es divideix en pins de pogo de 2 pins i pogo de 3 pins. agulles. i més Pins. Aleshores, quins són els usos de tants pins de pogo?

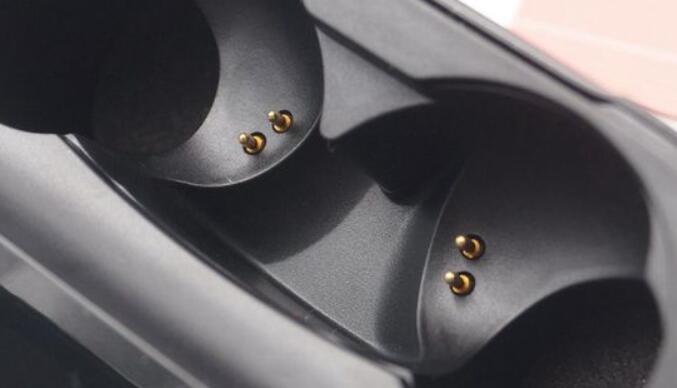

1. Solucions de 2Pin Pogo Pin:
El disseny del pin pogo de 2 pins és el més comú del mercat, i aquest disseny pot satisfer les necessitats rígides de càrrega dels auriculars TWS. Els dos pins són positius i negatius, respectivament, i s'utilitzen per transferir la potència del compartiment de la bateria de la caixa de càrrega TWS als auriculars. D'aquesta manera, si el TWS s'utilitza com a auricular Bluetooth per a trucades, un auricular funciona i l'altre auricular es pot posar al compartiment de càrrega per reposar l'energia; aquest cicle d'ús pot satisfer les necessitats de durada de la bateria ultra llarga.
Anteriorment, els pins pogo de 2 pins no podien tenir en compte la comunicació mentre subministraven energia. Per tant, per afegir funcions personalitzades, la fàbrica d'auriculars TWS va provar agulles pogo de 3 pins, agulles de pogo de 5 pins i altres esquemes de disseny, que també van augmentar el volum del producte i la dificultat en el muntatge. És complicat i comporta un augment del cost.
2. 3Pin Pogo Pin solució
El disseny del didal de molla de 3 pins, a més de la càrrega i la connexió a terra de 5 V, afegeix un pin per a la tensió de la bateria dels auriculars, que s'utilitza per mesurar la potència real dels auriculars.

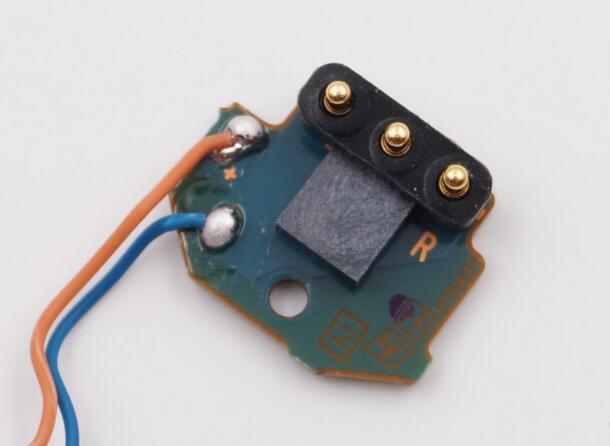

Pin de càrrega de 3 pins Pin de càrrega de 3 pins

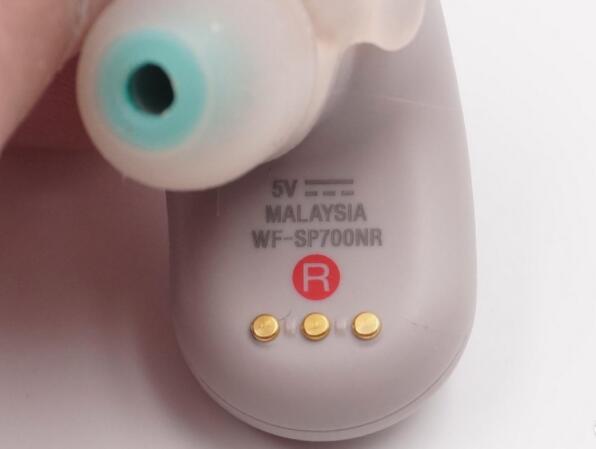

Auriculars Bluetooth TWS amb pin de càrrega de 3 pins Auriculars Bluetooth TWS amb pin de càrrega de 3 pins

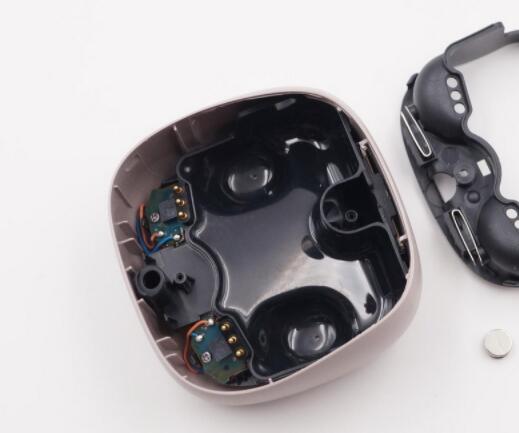

Pin de càrrega de 3 pins per a la caixa de càrrega d'auriculars Bluetooth Pin de càrrega de 3 pins per a la funda de càrrega d'auriculars Bluetooth
3. 5Pin Pogo Pin solució
El disseny del didal de molla de 5 pins té en compte els dos propòsits anteriors i té més funcions.
Aquest tipus de disseny només es pot veure als auriculars Bluetooth TWS de gamma alta, que són relativament rars. Es pot utilitzar per a la transmissió de dades a l'emmagatzematge intern dels auriculars, l'actualització del firmware dels auriculars, la comunicació de dades del protocol i altres funcions.
