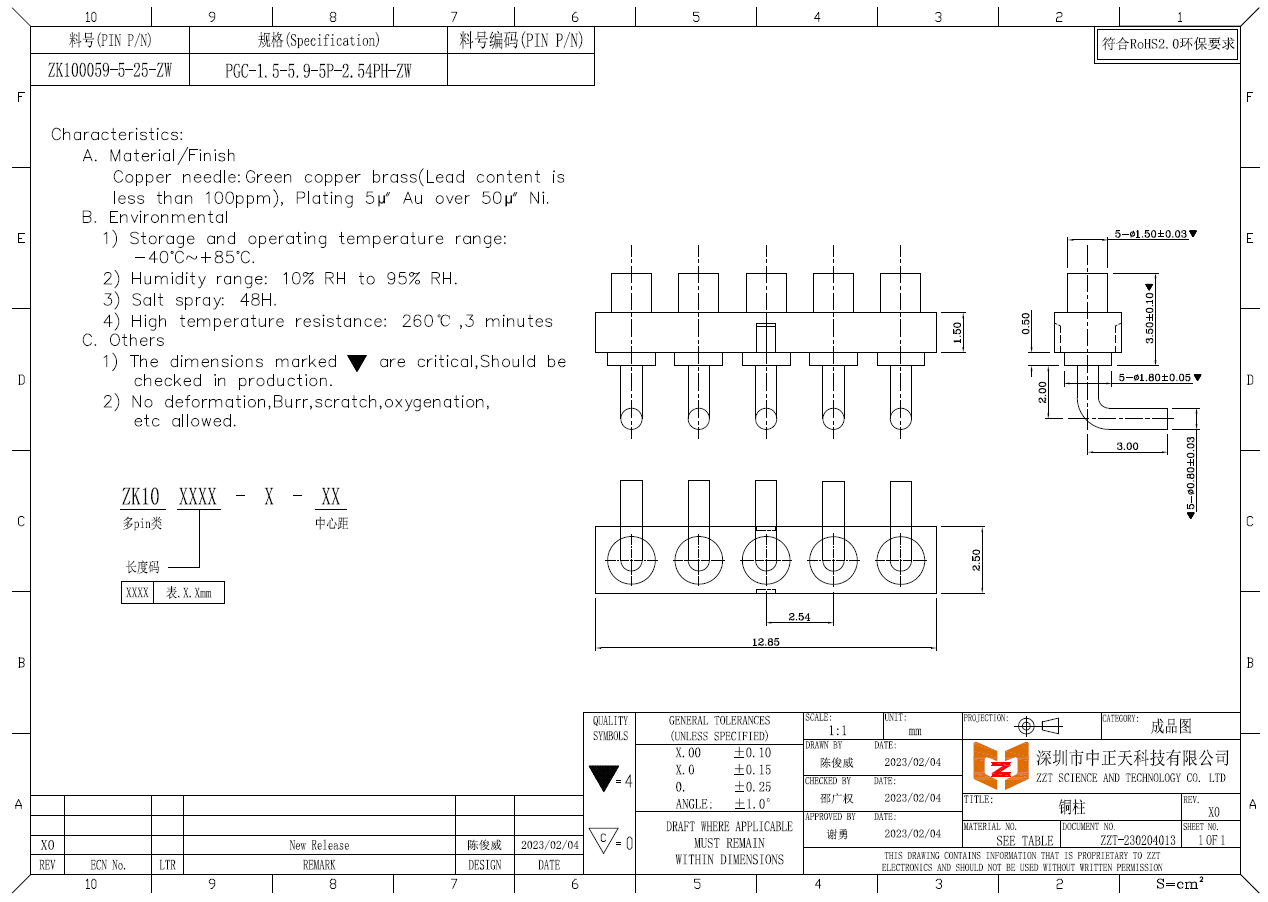

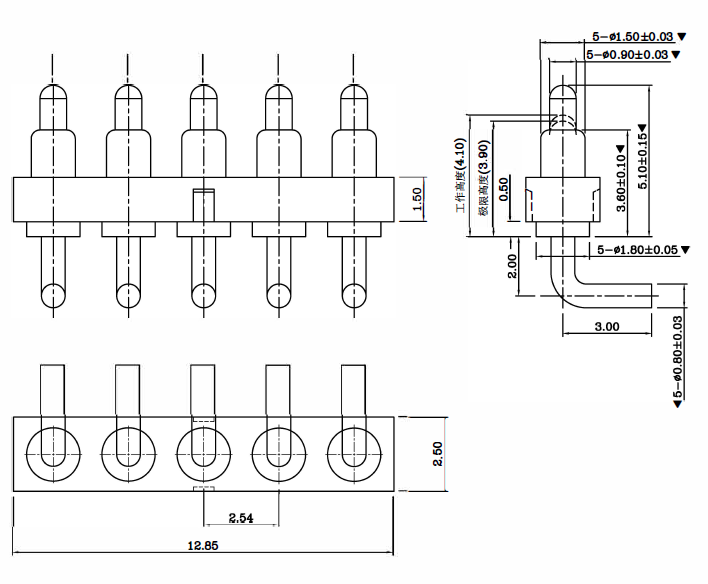

Connector Pogo Pin Mascle i Femella de 5 PIN Àngel dret
El didal de molla és una sonda de tipus molla formada per les tres parts essencials de l'agulla, el tub de l'agulla i la molla després de ser reblat per un instrument de precisió. També s'anomena pogo pin, columna d'elèctrode de molla pogopin, Spring Loaded o pogopin. La part inferior de l'agulla del didal de la molla sol ser una estructura de bisell.
La funció de l'estructura de bisell és assegurar-se que el pogopin mantingui la mà en contacte amb la paret interior del tub de l'agulla quan està funcionant, de manera que el corrent passa principalment per l'agulla xapada en or i el tub de l'agulla per garantir l'estabilitat i la baixa. impedància del pogopin.
Els didals de molla s'utilitzen generalment en connexions de precisió en productes electrònics com ara telèfons mòbils, comunicacions, automòbils, medicina, aeroespacial, etc.; ja que el didal de molla és una sonda excel·lent, el volum es pot fer molt petit, de manera que pot reduir el cost de connexió quan s'utilitza en connectors de precisió. Reduïu el pes del dispositiu, estalvieu espai i embelliu l'aspecte del producte (com ara telèfons mòbils ultra prims, rellotges intel·ligents, cigarrets electrònics, etc.).
Sis estils i característiques comunes de pogopin:
Pogopin de fons pla: bona estabilitat, la part inferior del tub de l'agulla és de fons pla, fàcil de soldar amb la placa PCB
Pogopin endollat: hi ha un passador de posicionament a l'extrem del tub d'agulla i, quan es solda a la placa PCB, no hi haurà desviació i l'efecte de posicionament és bo;
Doblar el pogopin: la cua està doblegada, proporcionant als dissenyadors més opcions d'utilització de l'espai;
Pogopin de doble cap: el disseny de dos capçals i d'acció doble permet als enginyers tenir més flexibilitat d'espai a la connexió bidireccional de placa a placa.
Filferro de soldadura pogopin: adequat per a l'extrem del cable, fàcil de soldar amb filferro
Pogopin roscat: els productes amb especificacions especials poden satisfer les diferents necessitats dels clients.
