Des de l'"aparença" fins a l'"interior", resol de manera exhaustiva la composició dels auriculars TWS
Els auriculars TWS són un producte molt popular al mercat actual d'electrònica de consum. Les marques de telèfons mòbils, els fabricants d'àudio tradicionals i les noves marques d'auriculars TWS estan llançant constantment nous productes. Amb la millora del rendiment del producte i l'enriquiment continu de les funcions, ha estat reconegut per cada cop més consumidors, la població d'usuaris es popularitza ràpidament i el mercat continua expandint-se.
El ràpid desenvolupament dels auriculars TWS també ha impulsat el ràpid creixement de les vendes a les cadenes de la indústria relacionades, com ara els xips de control principals, els circuits integrats de gestió d'energia, els xips del receptor de càrrega sense fil, les bateries de la caixa de càrrega, les bateries dels auriculars i els sensors. Per millorar encara més la competitivitat del mercat, els productes relacionats de la cadena de la indústria s'actualitzen constantment, fet que ha promogut la millora del rendiment, la funció i la qualitat dels auriculars TWS i ha format un cercle virtuós per promoure el desenvolupament estable i saludable dels auriculars TWS. mercat.
I Love Audio Network continua prestant atenció al mercat d'auriculars TWS, comparteix la informació més recent sobre el mercat i les notícies de productes per als amics en temps real i ha publicat successivament prop de 300 informes de desmantellament. I aquesta vegada, m'encanta fer una llista completa de peces d'auriculars TWS per a tothom en funció del desmantellament, i veure quantes peces es necessiten per construir un auricular TWS ~
1. Interpretació dels productes d'auriculars TWS
Els auriculars TWS són auriculars True Wireless Stereo, que abandonen completament la manera de connexió per cable a l'exterior i realitzen principalment la transmissió sense fil mitjançant la tecnologia Bluetooth. Les principals funcions són escoltar cançons, parlar, veure vídeos, jocs, etc., i també té un gran potencial per portar portals multimèdia en el futur.
Pel que fa a la forma del producte, la característica més important dels auriculars TWS és que els dos auriculars existeixen de manera independent, sense que el cable estigui connectat al dispositiu mòbil d'entrada ni la connexió entre els dos auriculars. Evita completament els grillons dels cables i es pot portar a les dues orelles, aportant una experiència de desgast molt flexible i còmoda.
Pel que fa al disseny de l'aparença, els productes principals del mercat actualment adopten dues formes "maneça" i "tipus de fesol". Alguns productes, principalment al mercat esportiu, utilitzen una estructura de ganxo per l'orella més estable, així com un auricular de conducció òssia sota You. Disseny únic de clip per a les orelles.
A més del mètode d'ús convenient, un altre motiu de la ràpida popularitat dels auriculars TWS és la cooperació perfecta entre els accessoris del telèfon mòbil i els telèfons mòbils, així com la rica experiència funcional en comparació amb els auriculars tradicionals.
Al principi del seu naixement, els auriculars TWS van ser criticats per la seva qualitat de so, durada de la bateria, retard i altres problemes, però l'experiència de portar còmoda i el disseny lleuger i de moda sense cables van guanyar el primer lot d'usuaris. Amb l'avenç continu de les tecnologies relacionades, el rendiment dels auriculars TWS ha millorat gradualment i el grup d'usuaris també ha començat a augmentar a gran escala.
En els darrers dos anys, l'addició de moltes funcions noves, com ara la reducció activa del soroll, la reducció del so de les trucades, els efectes de so espacials, la càrrega sense fil, el mode de joc, etc. ha millorat encara més l'experiència d'utilitzar auriculars TWS i les vendes d'auriculars TWS. han augmentat ràpidament. Actualment, caminant pel carrer i agafant transport públic, els auriculars TWS s'han convertit en els productes més populars com els telèfons mòbils.
Com a producte d'àudio, la funció més bàsica dels auriculars TWS segueix sent satisfer les necessitats dels usuaris per a la reproducció de música en escenaris d'oci i entreteniment, desplaçaments, oficina i altres escenaris. Amb l'augment de les plataformes de vídeo curt, l'aplicació dels auriculars TWS a la visualització de pel·lícules també està creixent ràpidament.
L'addició de la funció de reducció del soroll de la trucada allunya els auriculars de la boca, però també pot proporcionar un efecte de trucada clar, a més d'una experiència de trucada còmoda, el que el converteix en un producte imprescindible per a molts empresaris; i la funció de reducció activa del soroll es millora encara més. L'experiència d'utilitzar auriculars TWS encara pot oferir als usuaris efectes d'àudio i vídeo clars en entorns sorollosos.
A jutjar per la tendència actual d'aplicació funcional dels auriculars TWS, també es poden equipar funcions com la vigilància de la salut i els esports en el futur. I també pot esdevenir un producte independent amb el desenvolupament de la tecnologia, i la reproducció d'àudio es pot realitzar sense connectar-se a l'extrem del dispositiu d'àudio. I convertiu-vos en el port d'accés de l'Internet de les coses, ampliant els escenaris d'aplicacions rics.
2. Interpretació de peces d'auriculars TWS
Des de la forma del producte, el disseny de l'aparença i l'aplicació funcional dels auriculars TWS anteriors, vaig parlar de per què els auriculars TWS s'han tornat cada cop més populars en els darrers anys i s'han convertit en un element imprescindible per a la gent. Fem una ullada a quines parts es necessiten per construir uns auriculars TWS des del principi fins al final.

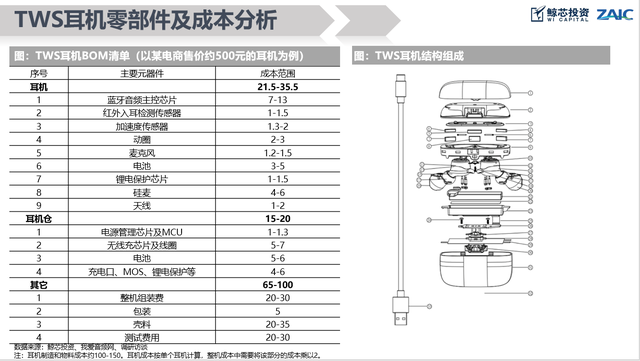

Actualment, els productes d'auriculars TWS principals del mercat es componen principalment d'una caixa de càrrega i dos auriculars esquerre i dret. Els components de la caixa de càrrega, a part de la carcassa, inclouen principalment un xip de gestió d'energia i MCU, bateria, interfície d'entrada d'alimentació, IC de protecció de bateria de liti, MOS, bobina receptora de càrrega sense fil i xip (admet la funció de càrrega sense fil), així com transport i connectant aquests components plaques PCB, cables FPC i cables, etc.
Els components principals dels auriculars inclouen altaveus, bateries, micròfons, antenes, sensors de detecció intraoïdal, sensors tàctils, sensors d'acceleració, xip de control principal d'àudio Bluetooth, xip de reducció de soroll (admet la reducció activa del soroll), IC de protecció de bateria de liti, memòria de programa , etc. Com que hi ha dos auriculars, tots els components s'han de configurar per parells.
1. Accessoris per a auriculars TWS
Cable de càrrega

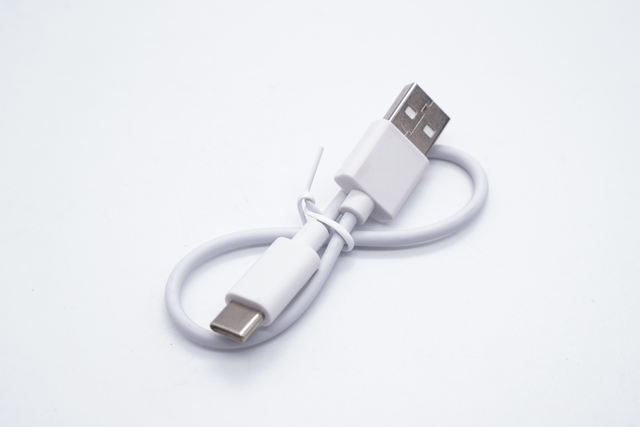

La majoria dels cables de càrrega d'auriculars TWS actuals s'han actualitzat a interfícies de càrrega de tipus C i només alguns productes antics encara utilitzen la interfície Micro USB. El cable de càrrega tipus C és compatible amb dispositius mòbils com ara telèfons Android, ordinadors i tauletes. Només cal un conjunt de dispositius de càrrega per dur-lo a terme, cosa que millora la comoditat.
taps per a les orelles

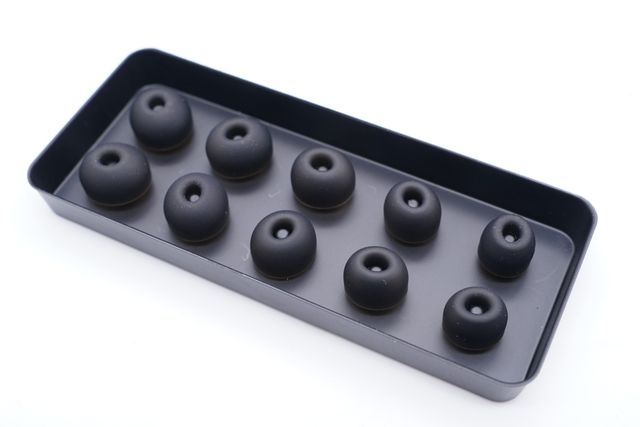

Els taps per a les orelles són accessoris estàndard per als auriculars intraorella. Els taps per a les orelles penetren profundament al canal auditiu, formant un espai tancat al canal auditiu, millorant el rendiment de la reducció del soroll, proporcionant una experiència auditiva més immersiva i millorant l'estabilitat del desgast.
Els auriculars TWS actuals estan equipats principalment amb mides grans, mitjanes i petites per satisfer els canals auditius de diferents usuaris. Tanmateix, també hi ha molts productes de marca equipats amb taps per a les orelles de més mides per millorar encara més l'experiència de l'usuari.
2. Caixa de càrrega d'auriculars TWS
motlle
El motlle és una part molt important del procés de disseny dels auriculars TWS. A diferència dels auriculars que no són de marca, que poden utilitzar motlles masculins relativament barats, els auriculars de marca es personalitzen majoritàriament o es compren directament, creant així una diferència amb altres productes. Millorar la competitivitat.
El desenvolupament de motlles d'auriculars variarà de preu segons els diferents requisits del producte, que van des de 500,000 bàsics fins a 1 milió i 2 milions. La qualitat del motlle afecta directament l'estabilitat del rendiment del producte i l'experiència de l'usuari.
Eix de la coberta de la caixa de càrrega, imant
L'estructura de l'eix de la caixa de càrrega i l'imant s'utilitzen principalment a l'estructura de la coberta de l'interruptor de la caixa de càrrega dels auriculars TWS. Tots dos tenen un paper complementari. Amb l'element Hall, també es realitza la funció de connexió/desconnexió automàtica dels auriculars.
Els productes insígnies de gamma mitjana a alta funcionen relativament bé en aquest sentit i, generalment, utilitzen una estructura d'eix metàl·lic separada per millorar la resistència i la vida útil. Amb l'atracció/repulsió dels imants, l'interruptor se sent suau i còmode, no és fàcil de tancar automàticament i l'estructura és molt estable després de tancar la coberta. Els productes de gamma baixa utilitzen principalment una estructura d'eix integrada, que és fàcil d'obrir i tancar automàticament la coberta, i alguns productes tenen una estructura solta.
Placa de circuit imprès PCB
Les plaques de circuits impresos, també conegudes com plaques de circuits impresos, són els portadors de connexions elèctriques per als components electrònics. Els auriculars TWS no són una excepció. El principal avantatge d'utilitzar plaques de circuit és reduir en gran mesura els errors de cablejat i muntatge i millorar el nivell d'automatització i mà d'obra de producció.
Pila
Les bateries de la caixa de càrrega dels auriculars TWS solen ser bateries de polímer de paquet suau, que es divideixen principalment en dos tipus: bateries de paquet suau quadrades i bateries cilíndriques, que s'encarreguen de proporcionar energia de reserva per a la bateria dels auriculars i el circuit intern del caixa de càrrega. En circumstàncies normals, només s'utilitza una bateria a la caixa de càrrega i la capacitat és de 300-600mAh. Però actualment, alguns productes han començat a utilitzar la solució de dues bateries, que pot fer un millor ús de l'espai intern, augmentar la capacitat de la bateria i, per tant, millorar la vida útil de la bateria.

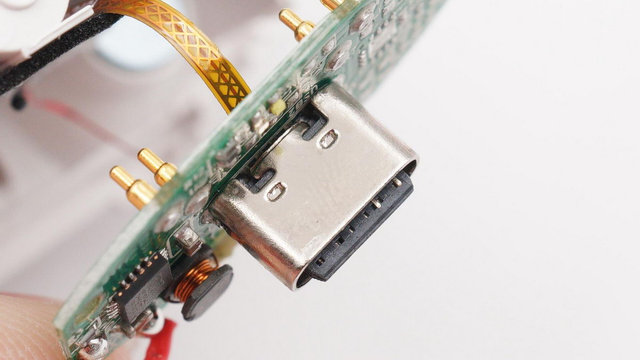

interfície de càrrega
USB Type-C és l'últim estàndard de forma d'interfície USB. La interfície de tipus C té els avantatges de la mida petita i es pot utilitzar independentment de la part davantera i posterior. Té una gran versatilitat en el mercat actual d'electrònica de consum. Per tant, els nous productes d'auriculars TWS s'han actualitzat a la interfície de tipus C i només alguns productes antics a la venda tenen la interfície Micro USB.

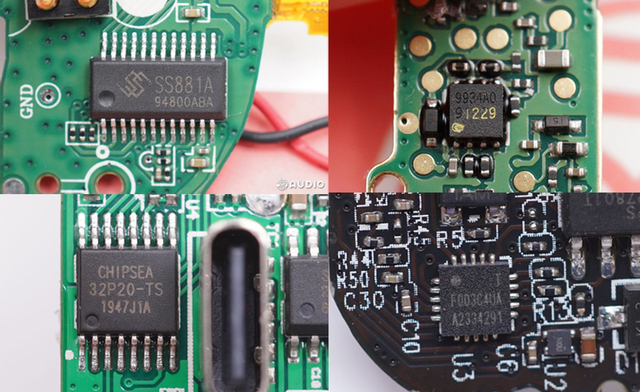

xip de gestió d'energia
El xip de gestió d'energia s'instal·la al compartiment dels auriculars TWS, que principalment té dues funcions: un s'encarrega de carregar la bateria dins del compartiment de càrrega i l'altre és responsable de la sortida d'augment de la bateria dins del compartiment de càrrega per carregar els auriculars. . A més, també cal implementar una protecció de seguretat per evitar que la bateria de liti integrada es sobrecarregui, sobredescàrrega, sobreintensitat, curtcircuit i altres funcions de protecció.
El conjunt de xips de gestió d'energia inclou un xip de càrrega, un convertidor de rectificació síncrona, un regulador de voltatge de baixa baixa, un interruptor de càrrega, una sobretensió d'entrada, un xip de protecció contra sobreintensitat, etc. MCU, la solució totalment integrada de carregador més boost més MCU d'un xip, i la solució de carregador d'un sol xip més MCU i plug-in boost.
Compartiment de càrrega MCU
MCU és la unitat de microcontrol (Unitat de microcontrolador). Les funcions principals de la safata de càrrega d'auriculars TWS MCU són: gestió de càrrega (càrrega més impuls), la interacció entre la paperera i els auriculars (comunicació, interconnexió Bluetooth) i la interacció entre la paperera i el telèfon mòbil (potència precisa El pop -Es mostra la finestra superior, utilitzeu Bluetooth per a la transmissió transparent de dades), càrrega sense fil.
Xip de protecció de la bateria de liti

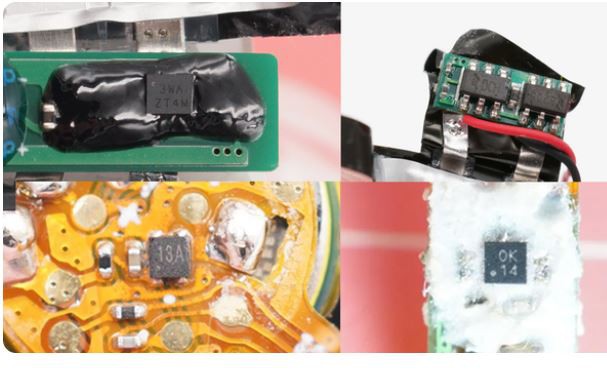

El xip de protecció de la bateria de liti realitza principalment la protecció de la sobrecàrrega, sobredescàrrega i sobreintensitat de la bateria detectant la tensió i el corrent de la bateria per garantir un ús segur i estable.
Connector: connector BTB, cúpula metàl·lica, pin pogo metàl·lic

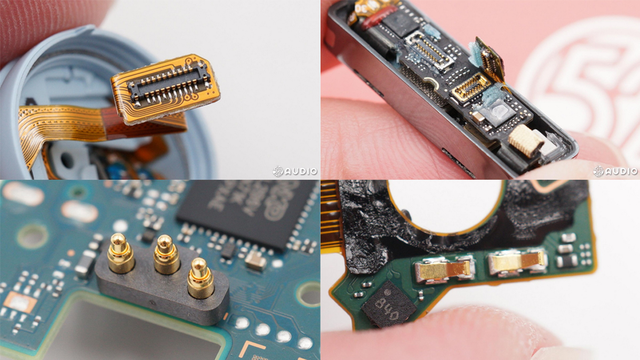

El connector és el dispositiu que connecta els diferents components dels auriculars TWS. Mitjançant la connexió d'aquests connectors, els auriculars TWS poden realitzar l'operació de connexió entre els diferents components. Actualment, els productes utilitzats en els auriculars TWS inclouen principalment connectors BTB, metralla metàl·lica, didals metàl·lics, etc. Segons els diferents components connectats, s'utilitzen els productes més adequats, la qual cosa redueix la mà d'obra i és fàcil de detectar.

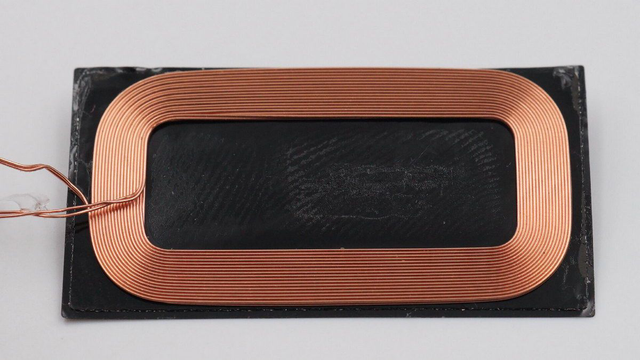

Bobina receptora de càrrega sense fil (admet productes de càrrega sense fil)
La càrrega sense fil és una característica que portaran molts productes emblemàtics de gamma mitjana i alta, proporcionant als usuaris una experiència més còmoda. El mòdul de càrrega sense fil es compon principalment d'una bobina receptora de càrrega sense fil i un xip receptor.
La bobina de transmissió del carregador sense fil genera un cert corrent a la bobina receptora mitjançant l'efecte d'inducció electromagnètica basat en una determinada freqüència del corrent altern, per transferir l'energia elèctrica des de l'extrem de transmissió a l'extrem receptor, amb el xip receptor de càrrega sense fil. , i després carregant la bateria a la caixa de càrrega TWS alimentada per.

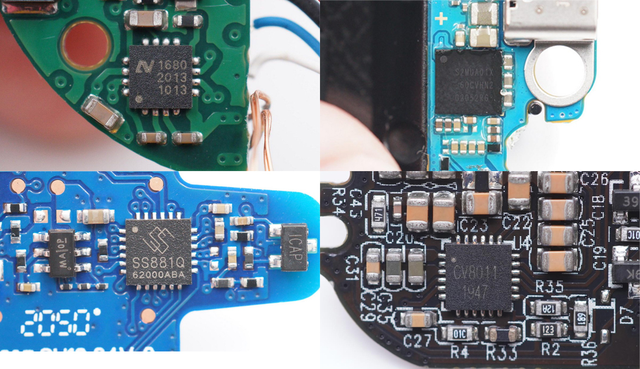

Xip de càrrega sense fil (admet productes de càrrega sense fil)
El xip de càrrega sense fil és un xip de gestió d'energia per a l'alimentació d'entrada sense fil. Integra la unitat de càrrega i les funcions de gestió i protecció de l'energia. Està equipat amb una bobina receptora de càrrega sense fil per realitzar la funció de càrrega sense fil per a la caixa de càrrega d'auriculars TWS.
Element del vestíbul

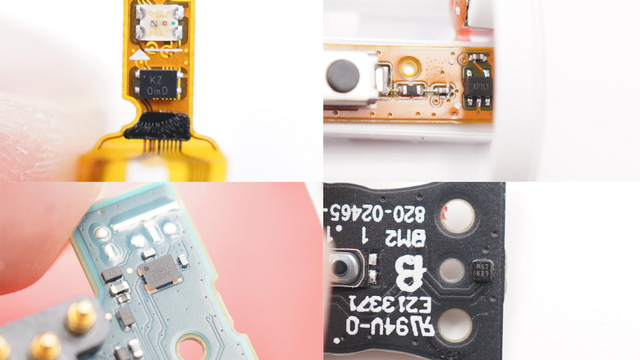

La sala utilitzada als auriculars TWS fa principalment la funció de connexió automàtica i desconnexió automàtica de la coberta de l'interruptor, que és un suport d'accessoris molt convenient per als auriculars TWS. L'element Hall detecta els canvis de camp magnètic quan s'obre i es tanca la tapa de la caixa de càrrega i, a continuació, notifica a la caixa de càrrega MCU i als auriculars que s'acobla o desconnecten del dispositiu connectat.
Llum indicadora

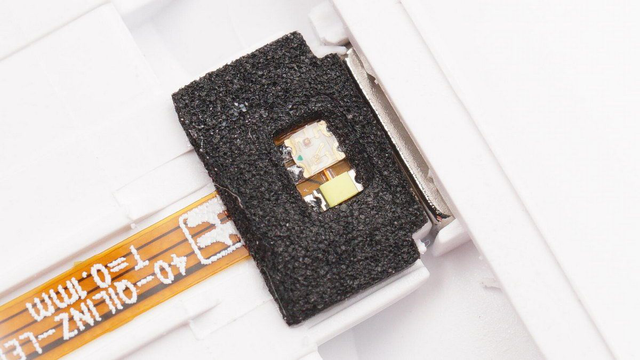

La llum indicadora s'utilitza per a la caixa de càrrega dels auriculars TWS per informar sobre la potència restant, l'estat de càrrega i altres funcions, que es distingeixen principalment pel nombre, els diferents colors i la freqüència de parpelleig.
3. Auriculars
Components com ara motlles, imants, PCB, connectors, indicadors LED, circuits integrats de càrrega i circuits integrats de protecció de bateries de liti als auriculars tenen les mateixes funcions que els de la caixa de càrrega i no es descriuran a continuació. Principalment per veure quins són els diferents components de la caixa de càrrega~
motlle
El motlle dels auriculars TWS s'ha esmentat anteriorment, així que no entraré en detalls aquí. La diferència amb la caixa de càrrega és que els auriculars es divideixen en orelles esquerra i dreta, i a causa de les diferents direccions de desgast de les orelles esquerra i dreta, els motlles esquerra i dreta s'han de desenvolupar per separat, i la majoria d'ells són dissenys simètrics. .

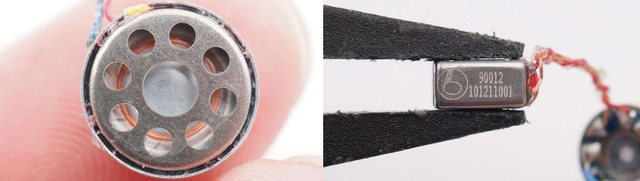

unitat de so
En els auriculars TWS, la unitat de so fa el paper de convertir els senyals elèctrics en senyals de so, incloent principalment la bobina mòbil i el ferro mòbil. Aquestes dues unitats de sondeig es combinaran o utilitzaran de manera independent. El nombre d'unitats utilitzades augmentarà o disminuirà segons els requisits de qualitat del so dels auriculars, com ara diferents solucions com ara bobina d'acció simple, ferro d'acció simple i ferro de doble acció. A més, també han aparegut al mercat solucions emergents com ara mòduls de ferro d'anell i altaveus mòbils de porcellana.

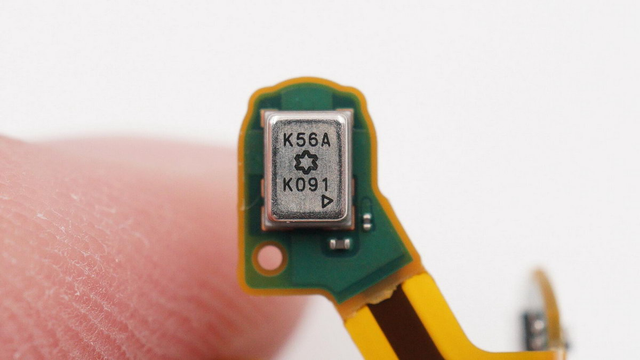

Micròfon MEMS
El micròfon MEMS és un sensor acústic que utilitza la tecnologia MEMS per convertir els senyals acústics en senyals elèctrics. La seva funció als auriculars TWS és principalment per a la recollida de so. Amb algorismes de reducció de soroll, ofereix als usuaris efectes de trucades de veu clars i una IA precisa. Control de veu i cancel·lació activa del soroll.
Pila

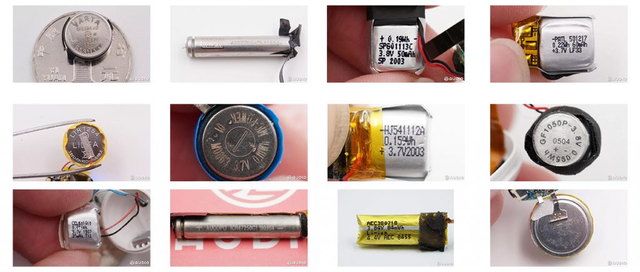

Els dos auriculars dels auriculars TWS requereixen bateries incorporades. Per adaptar-se a diferents formes d'auriculars, les bateries es divideixen principalment en tres tipus. Hi ha tres tipus de bateries de polímer suau, piles de botó i bateries d'agulla, que són adequades per a diferents dissenys d'aparença, amb una capacitat de 30-60mAh i s'utilitzen per a circuits interns, altaveus i altres components.

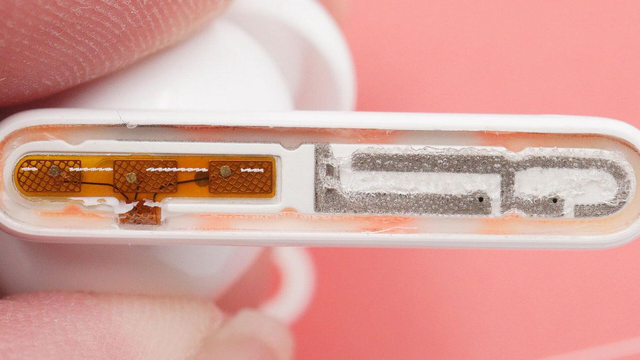

Antena Bluetooth
L'antena és un dels components funcionals importants dels auriculars TWS per aconseguir la connexió sense fil. Principalment converteix la sortida d'energia de corrent d'alta freqüència pel xip Bluetooth en ones electromagnètiques per a la radiació, o converteix els senyals d'ones electromagnètiques espacials en energia de corrent d'alta freqüència i l'envia al receptor. Les principals antenes Bluetooth utilitzades als auriculars TWS inclouen antenes impreses, antenes FPC, antenes ceràmiques i antenes LDS.
Sensor de detecció intraoïdal

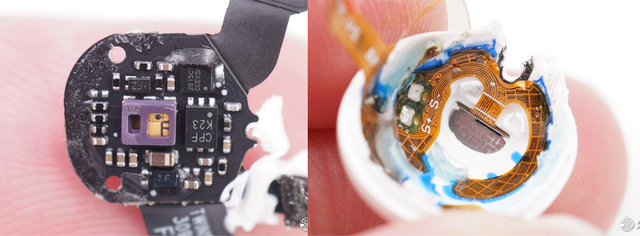

La detecció intraoïdal dels auriculars TWS s'adona de la pausa automàtica quan es treu els auriculars i la funció de reproducció es reprèn automàticament quan es fa servir l'auricular. També s'utilitza per identificar el mode de desgast únic/binaural per canviar i per canviar entre l'auricular i l'auricular del telèfon mòbil durant una trucada. Els actuals auriculars TWS es realitzen principalment mitjançant un làser infrarojo òptic i inducció capacitiva.

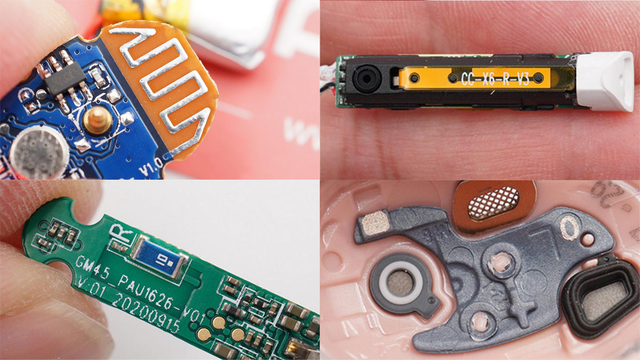

sensor tàctil capacitiu
Actualment, al mercat d'auriculars TWS, el control de funcionament dels auriculars consisteix principalment en tres mètodes: botons físics, botons tàctils i botons sensibles a la pressió. Els botons tàctils són la solució més utilitzada actualment, que admet múltiples modes de control de clic simple, doble clic, triple clic, premsa llarga i lliscant. Un sensor tàctil capacitiu és el component que li proporciona suport, amb IC de detecció tàctil, per aconseguir un control precís de diverses funcions.

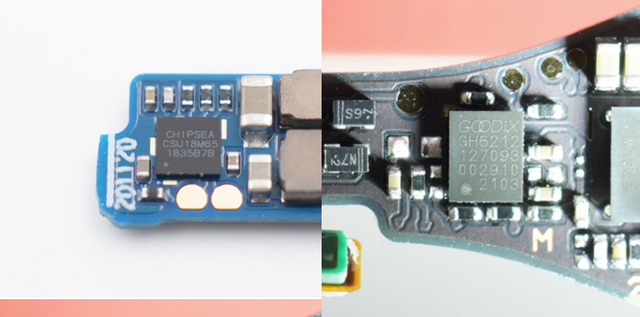

xip de detecció tàctil

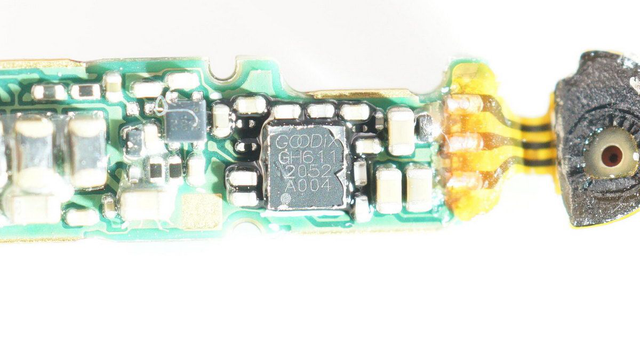

L'IC de detecció tàctil s'ha esmentat al sensor tàctil capacitiu. S'utilitza principalment als auriculars TWS per detectar el canvi d'estat del sensor, informar-lo al xip de control principal i, a continuació, controlar les diferents funcions mitjançant el control principal. Actualment, molts xips de control principals tenen funcions de detecció tàctil integrades.
Sensor sensible a la pressió (admet productes de botons sensibles a la pressió)
El sensor de pressió és una forma interactiva de l'última aplicació dels auriculars TWS, que realitza el control de diverses funcions sentint el canvi de pressió. Té una precisió propera al botó físic, però no necessita obrir forats. En comparació amb el botó tàctil, el control és més precís i evita l'efecte d'estetoscopi causat per un toc i un toc accidentals.
Xip sensible a la pressió (admet productes clau sensibles a la pressió)
Similar al xip de detecció tàctil esmentat anteriorment, s'utilitza principalment en productes d'auriculars TWS que admeten botons sensibles a la pressió. S'utilitza per detectar l'estat del sensor de pressió i informar al controlador principal per controlar diverses funcions.
sensor de conducció òssia
Els sensors de conducció òssia s'utilitzen principalment en alguns productes de gamma mitjana a alta. Utilitzen principalment la vibració per determinar si és la veu humana principal. S'utilitzen per reduir el soroll a les trucades. El senyal de vibració òssia es combina amb el senyal del micròfon per millorar la claredat de les trucades; s'utilitza per a la interacció de veu, la funció de despertar per veu per reduir els problemes de desencadenament falsos que poden ser causats per sons externs, millorar
Els sensors de conducció òssia s'utilitzen principalment en alguns productes de gamma mitjana a alta. Utilitzen principalment la vibració per determinar si és la veu humana principal. S'utilitzen per reduir el soroll a les trucades. El senyal de vibració òssia es combina amb el senyal del micròfon per millorar la claredat de les trucades; s'utilitza per a la interacció de veu, la funció de despertar de la veu redueix els problemes d'activació falsos que poden ser causats per sons externs i millora la precisió de la interacció.
SoC d'àudio Bluetooth
El xip de control principal d'àudio Bluetooth és el component més important dels auriculars TWS. És la base perquè els auriculars TWS realitzin funcions com ara la connexió sense fil, el processament d'àudio, la gestió de l'energia dels auriculars i la interacció intel·ligent. El seu estat és equivalent al processador de la CPU del telèfon mòbil. Els auriculars es connecten principalment al telèfon mòbil i altres dispositius de reproducció mitjançant la tecnologia Bluetooth, i el senyal d'àudio enviat pel terminal es transmet als dos auriculars al mateix temps mitjançant la supervisió, el reenviament, la connexió de doble canal i altres maneres de formar-se. un sistema estèreo.

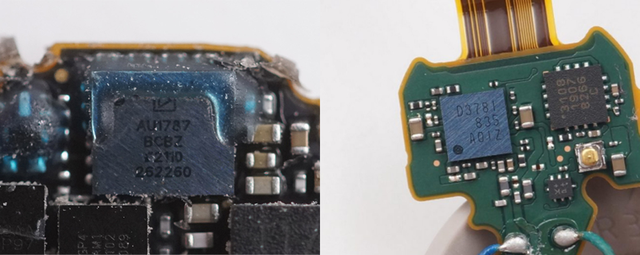

Xip de reducció de soroll
El xip de reducció de soroll s'utilitza principalment en productes d'auriculars TWS que admeten la funció de reducció de soroll activa. S'utilitza per processar el senyal de soroll extern recollit pel micròfon. Després del processament, s'emet l'ona sonora inversa corresponent i, a continuació, l'altaveu emet l'ona sonora inversa per cancel·lar el soroll. Tanmateix, a mesura que el xip de control principal comença a integrar la funció de reducció de soroll activa, el xip de reducció de soroll extern independent s'utilitza cada cop menys.

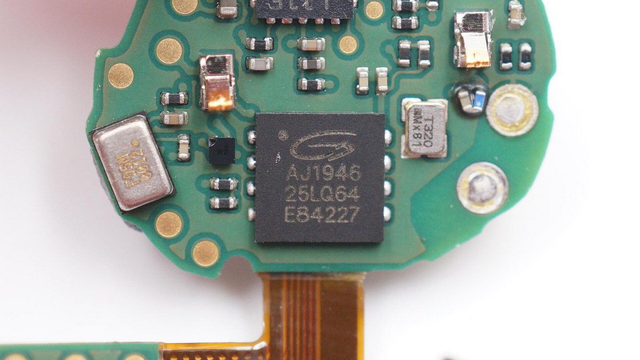

emmagatzematge
Com que actualment els auriculars TWS s'utilitzen principalment amb dispositius mòbils com ara telèfons mòbils, ordinadors i tauletes, no hi ha necessitat d'emmagatzematge de gran capacitat a l'interior. La memòria dels auriculars TWS s'utilitza principalment per emmagatzemar informació d'aparellament de Bluetooth i diverses funcions predefinides. Actualment, la majoria dels productes també estan integrats al xip de control principal.
3. Resum
A diferència dels productes de telefonia mòbil, el disseny exquisit i compacte dels auriculars TWS fa que sigui impossible que els consumidors normals els puguin desmuntar per si mateixos i aprendre de manera independent quines configuracions s'utilitzen dins dels productes i quines funcions corresponen. A partir de prop de 300 informes de desmantellament d'auriculars TWS, aquesta vegada I Love Audio.com ho ha resolt amb detall per a tothom. Encara que hi pugui haver omissions, espero que pugui ajudar alguns amics que vulguin saber-ne més.
Els auriculars TWS poden convertir-se en un producte molt popular al mercat de consum actual i les seves configuracions internes ofereixen un fort suport per a ells. I a causa de la limitació del volum, el producte necessita un alt nivell d'integració per realitzar l'aplicació de diverses funcions. "Tot i que el pardal és petit, té tots els òrgans interns" pot descriure de manera molt vívida l'estructura interna i la configuració dels auriculars TWS.
Amb el ràpid desenvolupament dels auriculars TWS i l'avenç continu de la tecnologia, com ara el xip de gestió d'energia a la caixa de càrrega i el control principal Bluetooth SoC a l'auricular, els petits dispositius que l'envolten s'integren constantment i el nivell d'integració millora constantment. , fent que la qualitat del producte sigui més fiable. El control i l'estabilitat també són millors. D'altra banda, les funcions dels auriculars TWS s'enriqueixen gradualment i la configuració interna altament integrada també ofereix espai per a l'aplicació de noves funcions en el futur.
Des del punt de vista de l'usuari final, significa que la qualitat del so es millora, es redueix el retard, la durada de la bateria és més llarga i l'experiència de l'usuari és cada cop millor. Amb l'enriquiment continu de noves funcions com la reducció activa del soroll i la vigilància de la salut esportiva, els escenaris d'aplicació s'estan expandint constantment, millorant encara més l'experiència de l'usuari.
