L'origen del pogo pin

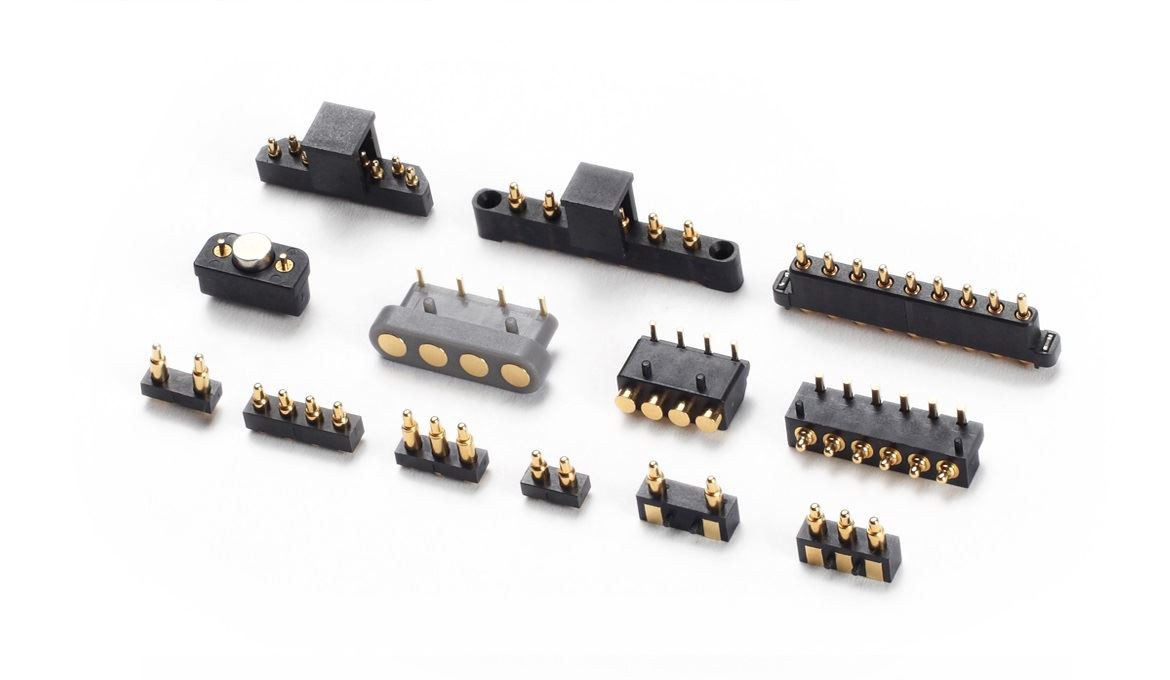

Pogo significa literalment balancí, i un Pin és sovint un objecte petit com un punter. Connectades entre si hi ha petites agulles elàstiques amb molles, anomenades pogo pins per abreviar.
HP va dissenyar el primer pin de pogo fa més de 20 anys i va registrar una marca comercial. S'utilitza com a connexió de senyal entre la placa i la placa en una impressora dissenyada per HP, la qual cosa redueix la complexitat de la connexió del cable i facilita la connexió. També fa que el circuit intern sigui més concís.
Pogo Pin sembla ser una peça senzilla, però si no hi ha un bon control de qualitat i un procés de fabricació perfecte, és propens a fallar el subministrament elèctric i el pin enganxat o una vida curta. El procés és especialment delicat i complicat, i tots els enllaços, des del processament del torn, la galvanoplastia fins al muntatge, poden comportar greus perills ocults.
Per exemple, en el processament del torn, el millor és utilitzar el processament automàtic del torn, per garantir que la precisió de les peces estigui entre +/-0,01 mm, i la majoria de les fàbriques utilitzen màquines de tall per al processament i la precisió. no està garantit. També hi ha l'acabat superficial processat pel torn, especialment l'acabat de la superfície interior del tub d'agulla és molt crític. La majoria de les fàbriques no tenen equips de prova de rugositat superficial.
En el procés de galvanoplastia, el gruix del recobriment afectarà l'estructura de costos. A més, la qualitat del xapat d'or al forat també té una gran influència en la impedància elèctrica i les propietats mecàniques del pin. Trieu una cooperació estricta amb el proveïdor i seleccioneu el procés estàndard i el procés de control IQC per assegurar-vos que la capa d'or del forat sigui bona, sense ennegriment, decoloració i revestiment deficient.
L'artesania del muntatge és igualment important. El mal procés de muntatge provocarà problemes com ara la inclinació de l'agulla, una diferència excessiva d'alçada de l'agulla, el passador enganxat, la peladura del broquet i altres problemes.
