Maneres d'instal·lar connectors Pogo Pin
Si esteu pensant en aplicar connectors amb molla al vostre dispositiu, us haureu de preguntar quin mètode d'instal·lació és més adequat per utilitzar connectors pogo-pin. Aquest article us guiarà per les diferències entre totes les opcions, analitzarà els avantatges i els inconvenients i us donarà una opinió sobre la més adequada.
Si teniu preguntes específiques, poseu-vos en contacte amb nosaltres directament i els nostres enginyers professionals us oferiran el millor consell. Els nostres enginyers proposaran un disseny que s'adapti millor a les vostres consideracions de costos segons les vostres especificacions i necessitats.

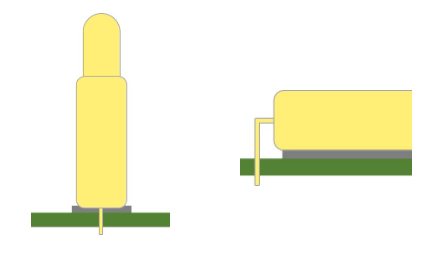

Com instal·lar el connector soldant?
1. La primera i més senzilla manera és utilitzar pasta de soldadura per fixar el connector a la placa de llauna. Tot i que aquesta és la manera més senzilla, generalment no la recomanem.
En termes generals, aquest mètode és menys estable i la sonda es trencarà de la placa de llauna a causa de la interferència de vibració i la pressió.
2. S'utilitza més habitualment per subjectar components grans a una placa de circuit imprès inserint un pin de pogo en una cua, que es fixa a la placa de circuit imprès per la cua.
D'aquesta manera, l'agulla única tindrà un punt de suport addicional i serà més estable.
3. El mètode és utilitzar el nucli de goma amb el trípode, primer instal·lar-lo a la placa de circuits de manera segura i, a continuació, instal·lar els pins de pogo a la placa de llauna amb pasta de soldadura o pressió.
Aquest mètode és adequat per a la majoria de situacions i té un cert grau d'estabilitat, però es recomana tenir en compte el problema del cost.
4. Combinant el segon i el tercer mètodes, primer fixeu el nucli de goma a la placa de circuit i, a continuació, connecteu el connector de pin pogo a la cua i fixeu-lo a la placa.
Aquesta és una manera molt segura d'instal·lar el connector i fa que el connector sigui més estable i durador. Si teniu consideracions de costos il·limitades, us recomano aquest mètode d'instal·lació.
