A pogo pinopassador amb mollaés un tipus de mecanisme de connector elèctric que s'utilitza en moltes aplicacions electròniques modernes i en la indústria de proves d'electrònica. S'utilitzen per la seva durabilitat millorada respecte a altres contactes elèctrics i la resistència de la seva connexió elèctrica a xocs mecànics i vibracions.
El nompogo pinprové de la semblança del passador amb un pal de pogo: la molla helicoïdal integrada al passador aplica una força normal constant contra la part posterior del receptacle d'acoblament o la placa de contacte, contrarestar qualsevol moviment no desitjat que d'altra manera podria provocar una connexió intermitent. Aquesta molla helicoïdal fa que els pins de pogo siguin únics, ja que la majoria dels altres tipus de mecanismes de passador utilitzen una molla en voladís o una funda d'expansió.
Una ruta de connexió completa requereix un receptacle d'acoblament perquè el pin s'enganxi, que s'anomena aobjectiuoterra. Un objectiu pogo consisteix en una superfície metàl·lica plana o còncava, que, a diferència dels agulles, no té parts mòbils. Els objectius poden ser components separats en el conjunt de connectors complet o, en el cas de plaques de circuit imprès, simplement una àrea xapada de la placa.
Els pins amb molla són peces de precisió fabricades amb un procés de tornejat i filat que no requereix motlle, permetent així la producció de petites quantitats a un cost més baix.
Estructura

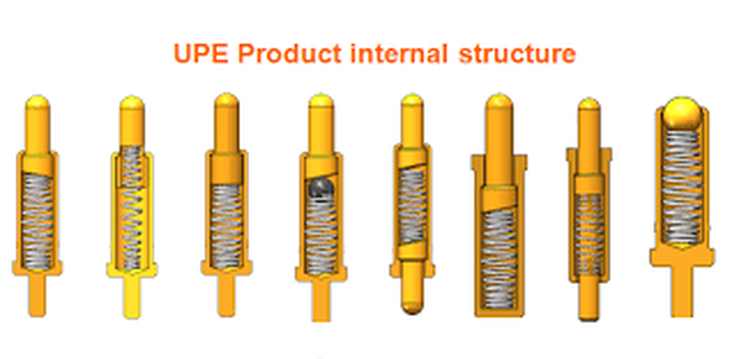

Un passador bàsic amb molla consta de 3 parts principals: apistó, barril, iprimavera. Quan s'aplica força al passador, la molla es comprimeix i l'èmbol es mou dins del canó. La forma del canó reté l'èmbol, evitant que la molla l'empenyi cap a fora quan el passador no està bloquejat al seu lloc.
En el disseny de contactes elèctrics, cal una certa quantitat de fricció per mantenir un connector al seu lloc i mantenir l'acabat del contacte. No obstant això, una fricció elevada no és desitjable perquè augmenta la tensió i el desgast de les molles i carcasses de contacte. Per tant, es requereix una força normal precisa, normalment al voltant d'1 newton, per generar aquesta fricció. Com que un passador amb molla ha de tenir un petit espai entre l'èmbol i el canó perquè pugui lliscar fàcilment, es poden produir desconnexions momentànies quan hi ha vibració o moviment. Per contrarestar-ho, l'èmbol sol tenir una petita inclinació per garantir una connexió contínua.
Molts fabricants han creat les seves variacions pròpies d'aquest disseny, més habitualment variant la interfície entre l'èmbol i la molla. Per exemple, es pot afegir una bola entre els dos components, o l'èmbol pot tenir una punta inclinada o avellanada.
L'èmbol i el canó dels pins de pogo solen utilitzar llautó o coure com a material base sobre el qual s'aplica una fina capa de níquel.
Com és habitual en els connectors elèctrics, els fabricants solen aplicar un xapat daurat que millora la durabilitat i la resistència de contacte.
Les molles solen estar fetes d'aliatges de coure o acer de molles.
Els connectors de molla s'utilitzen per a una gran varietat d'aplicacions, tant en electrònica industrial com de consum:
Connectors placa a placa (generalment permanents)
Connectors protegits d'entrada en dispositius de consum, per exemple, rellotges intel·ligents, ordinadors resistents
Terminals de la bateria dels portàtils
Connectors magnètics de càrrega o senyal, per exemple, molls per a portàtils i carregadors(veure§ Combinació amb imants)
Connectors d'alta freqüència, per exemple, antenes, connectors de monitor
Prova de plaques de circuit imprès
Prova de circuits integrats
Proves en circuit
Prova de bateria
Altres proves d'electrònica
Disposició del connector
Vegeu també:Connector elèctric
Quan s'utilitzen pins pogo en un connector, solen estar disposats en una matriu densa, connectant molts nodes individuals de dos circuits elèctrics. Es troben habitualment en equips de prova automàtics en forma de llit de claus, on faciliten la connexió ràpida i fiable dels dispositius en prova (DUT).[10]En una configuració de densitat extremadament alta, la matriu pren la forma d'un anell que conté centenars o milers de pins de pogo individuals; aquest dispositiu de vegades es coneix com atorre pogo.
També es poden utilitzar per a connexions més permanents, per exemple, al superordinador Cray-2.
Quan s'utilitzen en les aplicacions de més alt rendiment, els pins de pogo s'han de dissenyar amb molta cura per permetre no només una gran fiabilitat en molts cicles d'acoblament/desacoblament, sinó també la transmissió d'alta fidelitat dels senyals elèctrics. Les agulles han de ser dures, però han de ser xapades amb una substància (com l'or) que proporcioni un contacte fiable. Dins del cos del ganxo, l'èmbol ha de fer un bon contacte elèctric amb el cos perquè la molla de major resistència no porti el senyal (juntament amb la inductància indesitjable que representa la molla). El disseny de pins de pogo per utilitzar-los en circuits d'impedància igualada és increïblement desafiant; per mantenir la impedància característica correcta, les agulles de vegades es disposen amb una agulla portadora de senyal envoltada de quatre, cinc o sis agulles posades a terra.
