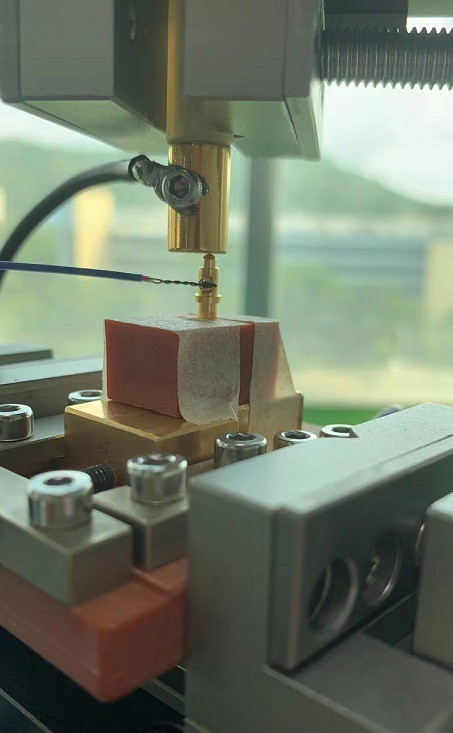

Pogo pin de càrrega de corrent elevat POGOPIN corrent fins a 15A
La fàbrica es va establir el 2008, amb diversos torns automàtics avançats, torns i altres equips, especialitzats en la fabricació i venda de pins de càrrega de pins pogo, pins de bateria, pins d'antena i altres pins i connectors de pogo. Contactes forts i rendiment estable.
rendiment del producte pogo pin
1.0 Visió general
Aquesta especificació defineix els paràmetres de rendiment i els requisits de prova del pin pogo.
2.0 Requisits
2.1 Dimensions
Les dimensions generals han d'ajustar-se als requisits del dibuix del producte.
2.2 Materials i galvanoplastia
El cos és d'aliatge de llautó, niquelat 50u" xapat en or 1-3 u".
L'èmbol és un aliatge de llautó, niquelat 50u" xapat en or 1-3 u".
La molla és d'acer inoxidable daurat.
3.0 Paràmetres
3.1 Corrent de treball continu: 1,5a
3.2 Tensió de treball: inferior a 12v @ 25 graus
3.3 Vida útil: 10000 vegades
3.4 Termòmetre de treball: -25 grau -75 grau 90 per cent rhmax
3.5 Temperatura d'emmagatzematge: -40 grau -85 grau 90 per cent rhmax
4.0 Propietats elèctriques
4.1 Resistència de contacte La resistència de contacte al punt de treball és<25mohm>
4.2 Insulation resistance with plastic under the condition of 500v dc or ac for one-minute insulation resistance>100m
4.3 Tensió de suport 500ac 1 minut, gran corrent de fuga 0,3ma
5.0 Propietats mecàniques
5.1 Força normal El punt de treball és superior a 60 gf
5.2 Força de retenció 1 kg/pin
5.3 Durabilitat 10,000 vegades la força de la molla es manté dins del rang
5.4 Resistència a la vibració Freqüència de vibració de 10 ~ 500 Hz durant 15 minuts, amplitud de 1,2 mm, no més de s. Apagada, impedància de contacte<>
6.0 Rendiment mediambiental
6.1 Xoc tèrmic -40 grau 30min.85 graus /30min.100 cicles, impedància de contacte<100mohm without="" appearance="">
6.2 Moisture resistance 90～95%r.h,60℃, measure insulation after 500hours>100 mohm, impedància de contacte<100mohm, no="" appearance="">
6.3 Prova d'esprai de sal La solució de sal al 5% no té òxid durant 24 hores.
6.4 Prova de soldadura 230 ± 5 graus ± 1 segon Taxa de cobertura de soldadura humida de més del 95 per cent.
