Introducció de l'antena d'auriculars Bluetooth True Wireless (TWS).
En els darrers anys, el mercat dels auriculars Bluetooth sense fil (TWS) ha estat extremadament calent i diversos fabricants de telèfons mòbils han llançat els seus propis productes d'auriculars TWS; n'hi ha prou de mostrar la importància que es concedeix a aquest mercat. A l'últim article, vam introduir el pin de càrrega del compartiment de càrrega dels auriculars sense fil (TWS). Avui presentarem breument la part de l'antena. Parlarem de la importància de l'antena als auriculars TWS, la introducció de l'antena Bluetooth dels auriculars TWS i com triar-ne tres a l'hora de dissenyar els auriculars TWS. En un aspecte, compartiu el paper, els tipus i les opcions de disseny de l'antena Bluetooth dels auriculars TWS.
La importància de les antenes d'auriculars TWS
Des de ràdios antigues fins a altaveus intel·ligents actuals, des de "germans grans" fins a telèfons intel·ligents, des d'auriculars Bluetooth tradicionals fins a autèntics auriculars sense fil TWS. En el desenvolupament de la tecnologia d'electrònica de consum, l'antena és un firmware important. Amb el naixement del concepte d'Internet de tot, el paper de l'antena és encara més important perquè les cases intel·ligents, els vehicles intel·ligents i els dispositius portàtils intel·ligents estiguin connectats i controlats per una màquina.
Els auriculars TWS són auriculars True Wireless Stereo. El mètode d'ús principal és connectar-se amb dispositius mòbils com ara telèfons mòbils i ordinadors mitjançant radiofreqüència Bluetooth i després transmetre informació d'àudio als auriculars, i després descodificar-los i enviar-los a l'extrem dels auriculars. En aquest procés, l'antena Bluetooth ha d'actuar com una "torre" per comunicar-se entre les dues parts i realitzar les tasques d'enviament i recepció. Per tant, als auriculars TWS, el xip Bluetooth i l'antena Bluetooth es complementen per realitzar la reproducció de música transmesa sense fils i evitar els grillons dels cables.
Presentació de l'antena Bluetooth dels auriculars TWS

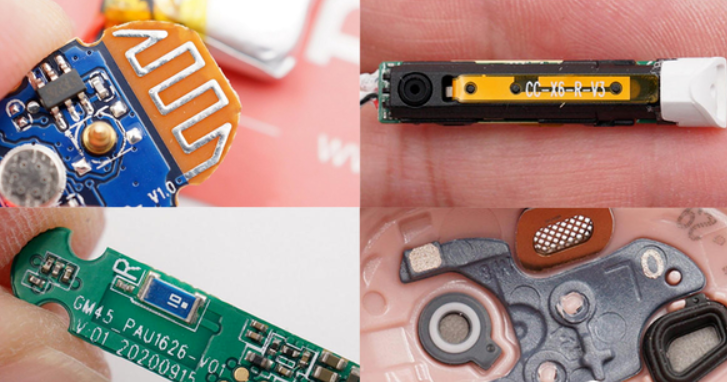

Com a firmware important dels auriculars TWS, el desenvolupament actual de l'antena Bluetooth és relativament madur. Hi ha principalment quatre tipus d'antena PCB a bord, FPC, ceràmica i LDS. Tingueu en compte l'aspecte del producte d'auriculars TWS, els requisits de la banda de freqüència i el cost per triar el tipus d'antena més adequat.
1. Antena PCB a bord

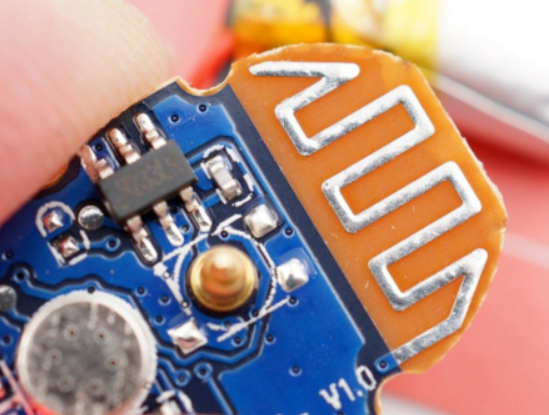

Com el seu nom indica, l'antena a bord de PCB és un tipus d'antena que es dibuixa directament a la placa PCB. S'utilitza àmpliament en plaques de circuit de mòduls d'una sola freqüència, com ara mòduls Bluetooth, mòduls WIFI i mòduls ZIGBEE. En els auriculars TWS, a causa de la limitació del volum, l'aplicació de l'antena Bluetooth integrada és relativament rara.
Les antenes a bord de PCB poden ser dissenyades i implementades pels proveïdors de plaques PCB, que són equivalents a la part del circuit de la placa.
Avantatges: l'antena a bord del PCB no necessita depuració múltiple i es pot dibuixar directament al PCB sense cap cost.
Desavantatges: l'àrea requerida és gran, la direccionalitat és relativament única, només apta per a una banda de freqüència única, la consistència dels diferents lots d'antenes és relativament pobre i la capacitat anti-interferència és deficient.
2. Antena FPC
L'antena FPC va evolucionar a partir de l'antena PCB a bord. A causa de la limitació de volum dels auriculars TWS, l'espai de la placa base interna no pot allotjar l'antena. L'antena FPC és equivalent a treure el circuit de l'antena de la PCB i utilitzar altres metalls externs per convertir l'antena en un component independent. Perquè es pugui col·locar millor a l'espai intern dels auriculars TWS.
L'antena FPC es pot realitzar mitjançant la fàbrica de plaques PCB de la placa suau i el material flexible.
Avantatges: aplicable a la majoria de productes electrònics petits, les bandes de freqüència que es poden fer també són riques, el rendiment és millor i el cost és més baix.
Inconvenients: cada producte s'ha de depurar individualment i aplicar-lo manualment.
3. Antena LDS
L'antena LDS és una actualització més de l'antena FPC. Tot i que l'antena FPC ha pogut utilitzar l'espai intern dels auriculars en gran mesura, encara necessita un pla per connectar-lo.
L'antena LDS utilitza tecnologia d'emmotllament directe làser, que utilitza tecnologia làser per formar directament patrons d'antena metàl·lica en suports, plaques de coberta, etc., que es poden gravar amb làser a les superfícies irregulars dins dels auriculars, utilitzant encara més l'espai intern dels auriculars.
Els fabricants d'antenes LDS per al processament làser, la tecnologia làser i la tecnologia de galvanoplastia poden donar-hi suport.
Avantatges: totes les direccions poden ser compatibles i tenen una forta acceptació.
Desavantatges: el cost és més car i hi ha requisits especials per al material de la superfície exterior del producte.
4. Antena de ceràmica

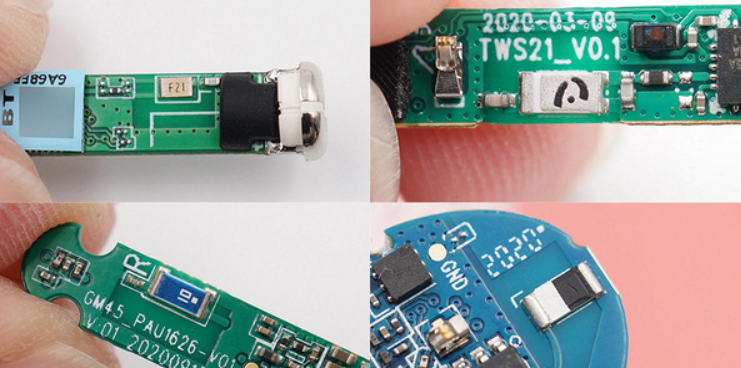

L'antena de ceràmica és un altre producte d'antena que s'utilitza àmpliament en dispositius de mòdul Bluetooth. Rep el nom de l'ús de petxines de ceràmica. Es divideix principalment en dos tipus: antena de ceràmica de bloc i antena de ceràmica multicapa.
L'antena de ceràmica de blocs és per imprimir la part metàl·lica de l'antena a la superfície ràpida de ceràmica, i l'antena de ceràmica multicapa es pot imprimir a cada capa dielèctrica de ceràmica segons els requisits de disseny, reduint així la mida de l'antena.
Avantatges: mida petita, fàcil aplicació, baix cost, bon rendiment i només ocupa un petit espai.
Desavantatges: els requisits per a l'àrea lliure són relativament alts, la direccionalitat és relativament única i hi ha requisits per a la posició de col·locació.
Del desmantellament anterior dels auriculars TWS vam aprendre que, a causa de les limitacions de volum, les antenes PCB a bord s'utilitzen relativament poques vegades als auriculars TWS. Tria segons les necessitats dels teus productes, no hi ha un tipus d'ús fix.
Com triar l'antena adequada
Teòricament parlant, pel que fa al cost, les antenes PCB i FPC costen menys, les antenes de ceràmica són moderades i les antenes LDS són més cares; i pel que fa a la utilització de l'espai, les antenes LDS són les més flexibles i poden aprofitar al màxim l'espai intern dels auriculars.
Pel que fa al rendiment, les capacitats d'enviament i recepció de les antenes externes són generalment millors que les de les antenes integrades. Els auriculars TWS estan dissenyats amb antenes integrades a causa de les limitacions de volum i els requisits de portabilitat. El rendiment és relativament similar i cal tenir en compte de manera exhaustiva una varietat de factors per seleccionar una antena adequada.
El disseny de l'antena Bluetooth dels auriculars TWS afecta la qualitat de transmissió de la comunicació Bluetooth, que al seu torn afecta l'experiència real de l'usuari. La selecció d'antenes Bluetooth es veu afectada per molts factors com ara el rendiment, la banda de freqüència, el cost i l'espai d'ús. Només tenint en compte les condicions específiques del producte i els escenaris d'ús, i escollint una antena adequada, es pot exercir el màxim rendiment del producte.
