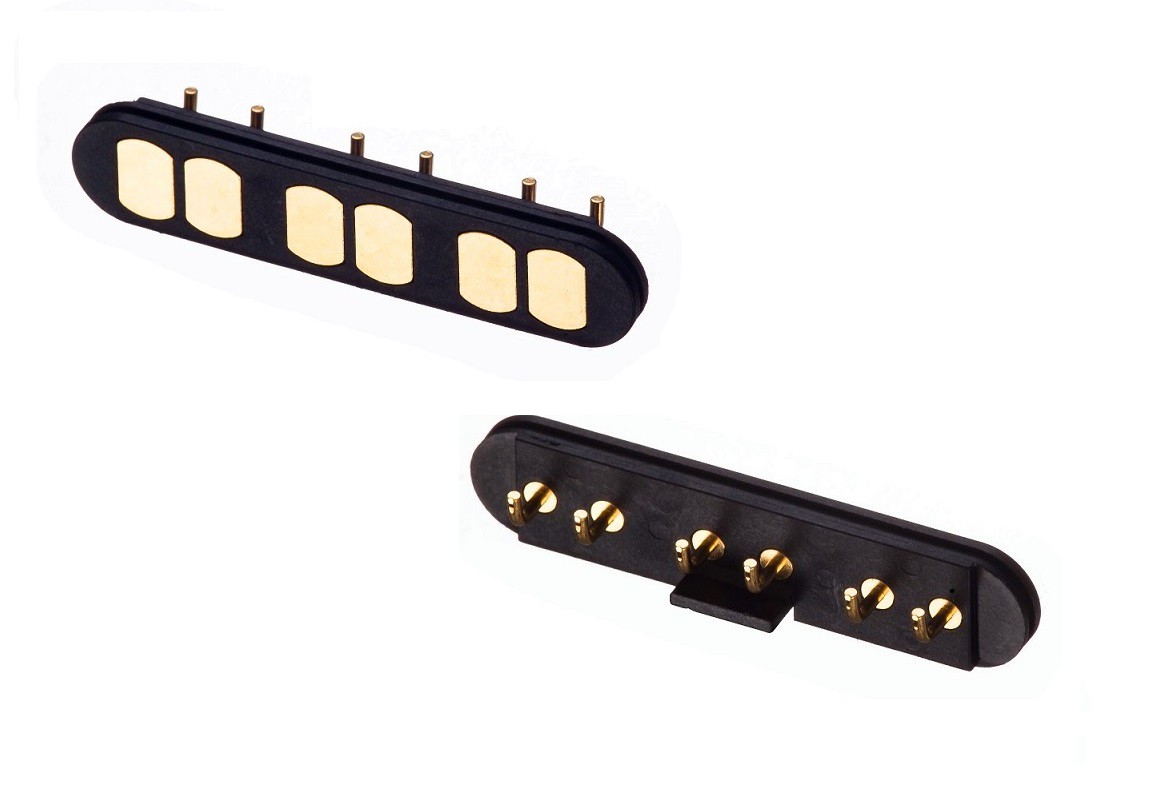

Connector de 6 pins Pogo en angle recte
Connector de 6 pins Pogo en angle recte
Connector de pin Pogoés molt estimat pels enginyers i empreses de solucions interactives home-màquina.
Ben adaptat a les necessitats de gamma alta del mercat, s'utilitza àmpliament en connectors magnètics, equips mèdics, equips de seguretat, ordinadors digitals (tauletes, ordinadors portàtils, equips audiovisuals), auriculars Bluetooth TWS, wearables intel·ligents (bandes, rellotges, VR). , AR) ), llar intel·ligent, panys de portes intel·ligents, càmeres intel·ligents, robots intel·ligents, cigarrets electrònics, drons, càrrega compartida, dispositius d'impressió, dispositius GPS, comunicacions 5G, vehicles de nova energia, antenes de radiofreqüència, automatització i equips industrials; models aeroespacials, electrònica militar i comunicacions, etc.;
Materials i xapat per al nostre connector de pins Pogo d'angle recte de 6 pins
Estemuna empresa de tecnologia xinesa i fabricant original que produeix connectors POGO PIN d'alta qualitat que integren disseny, R+D, fabricació, galvanoplastia, muntatge, embalatge i vendes.
| Materials i revestiment per a pins Spring Pogo | |||
| pistó | Material | BeCu | El material més utilitzat per a la sonda de molla per a semiconductors. |
| Material | Pd aliatge | Eficaç per a la migració anti-soldadura. No cal revestiment. | |
| Xapat | Au Alloy | La duresa és més alta que la placa d'Au (or) i és eficaç per a la migració anti-soldadura. | |
| Xapat | Au (or) | Bona conductivitat elèctrica. | |
| Barril | Material | coure | Llautó, bronze fòsfor, níquel plata, BeCu |
| Material | Aliatge | Barril desenvolupat per nosaltres mateixos. El diàmetre exterior està disponible des de {{0}},11 a 0,42 mm | |
| Xapat | Au (or) | Bona conductivitat elèctrica. | |
| Primavera | ― | Filferro d'acer de primavera (SWP) (filferro de música) | Temperatura de funcionament: -45~125 graus |
| ― | Filferro d'acer inoxidable (SUS) | Temperatura de funcionament: -45~140 graus | |
| ― | Filferro d'acer inoxidable per a altes temperatures | Temperatura de funcionament: -45~200 graus , desenvolupat per ZZTKJ. | |
Connector de 6 pins Pogo en angle recte
Un connector d'angle recte pertany al camp tècnic dels connectors i té com a objectiu resoldre el problema del gran volum de l'art anterior, que inclou una carcassa, una base, un snap en forma de làmina, un fixador i un nucli de goma aïllant, el mateix nombre de terminals femella i terminals de quatre pins.
La carcassa és una estructura de parets primes en forma de "D", el nucli de goma aïllant s'omple a la carcassa del costat proper a la base, el terminal femella i el terminal de quatre pins estan connectats elèctricament i disposats a la carcassa i el base en angle recte i l'extrem del terminal femení es troba a la carcassa, només els forats de connexió queden exposats després de ser coberts pel nucli de goma aïllant, els terminals de 6 pins es troben a la base, la carcassa està subjecta a la base, el full les sivelles es disposen simètricament a banda i banda de la base, i els extrems de la sivella de les sivelles de xapa Paral·lel a la base, hi ha dos elements de subjecció, que passen per la carcassa al seu torn, la base i la sivella en forma de xapa es fixen a la instal·lació. posició, i la sivella en forma de fulla i el terminal de quatre pins són més alts que el costat de la base que és perpendicular a la carcassa, i la femella Els terminals estan disposats en tres files i els terminals de quatre pins estan disposats en dos files.
Procés de fabricació de connectors Pogo Pin d'angle recte de 6 pins:
Un passador bàsic carregat amb molla consta de 3 parts principals: un pistó, un canó i una molla. Connector de pin pogo de pas de 2,54 mm.
Connector de 6 pins en angle recte Pogo Pin èmbol d'èmbol
Cos del connector Pogo Pin d'angle recte de 6 pins també anomenat barril
Procés de línia de muntatge del connector Pogo Pin d'angle recte de 6 pins:
Embalatge i certificat:
Altres connectors mascle i femella:
La nostra cartera de connectors d'angle recte us ofereix la flexibilitat de disseny que necessiteu per resoldre reptes de rendiment específics. Podeu considerar els nostres connectors de placa posterior d'alta velocitat per a aplicacions de servidor, commutador, encaminador i transport de fibra òptica.
Aplicacions:
Apliquem la nostra experiència en disseny d'integritat del senyal a nivell de sistema a tots els productes d'alta velocitat per obtenir el millor rendiment del connector. Les habilitats de modelatge i simulació que adquirim als nostres laboratoris.Els nostres productes pogo pin s'han utilitzat àmpliament i amb èxit en àrees de productes: smartwearable, auriculars Bluetooth TWS, altaveus Bluetooth, llars intel·ligents, telèfons intel·ligents, comunicacions 5G, equips mèdics, productes electrònics portàtils, etc.
