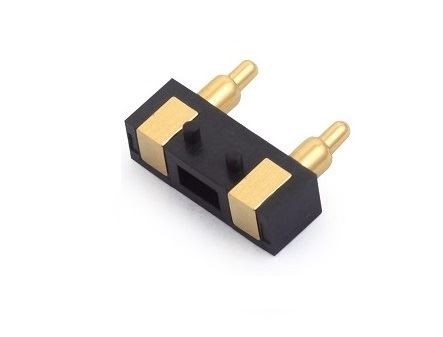

Disseny de 2 pins Pogo Pin Connector
Descripció dels productes
Tots els nostres productes compleixen els requisits RoHS i sense halògens. En funció de la mida de l'espai, el tractament de xapa, la mida de la impedància, els requisits de vida útil, la mida de l'espai de l'habitatge, etc., podeu entrar a la nostra biblioteca de productes a continuació per obtenir diferents opcions.
Ara, oferim una sèrie de productes de connector de pogo pin, a la indústria del connector, pogo pin és una tecnologia de connexió especial. En els darrers anys, aquesta tecnologia fiable ha estat acceptada per alguns fabricants de renom mundial i utilitzada amb èxit en els seus més de 100 productes electrònics, com ara bateries de telèfons mòbils, connexions d'antena, sistemes de posicionament GPS, ordinadors portàtils, videojocs. equipaments, fanals exteriors, audiòfons, receptors de ràdio, etc.
En l'actualitat, amb el desenvolupament del mercat i l'actualització de la tecnologia del producte, cada cop més consumidors no només es limiten a la multifunció dels productes, sinó que també busquen aspectes de moda i aspectes petits i prims. Però fabricar i dissenyar aquest producte és un gran repte per a tots els enginyers de productes electrònics. A causa de l'espai de disseny i de l'especificació estàndard del connector, és difícil que els enginyers tinguin una bona opció per completar-lo. A partir d'això, els nostres enginyers d'R+D utilitzen els avantatges únics de la sonda pogo pin per generar un concepte i pensar en maneres d'ajudar aquests enginyers de producte a resoldre el problema de la comunicació interna del producte. A més, els pins de pogo tenen avantatges evidents en l'ús de l'espai estructural, cost de muntatge, vida útil, cicle de mostra, cost, etc.

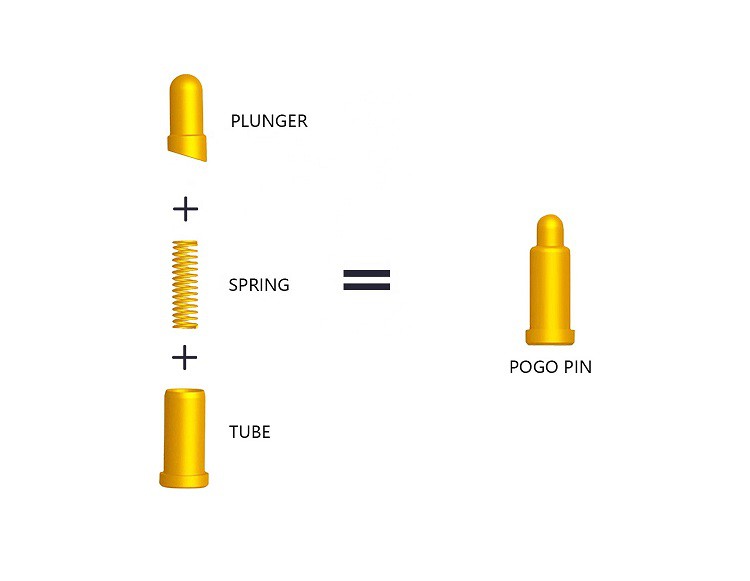

El connector consta de 3 parts: eix de l'agulla, molla i tub (pot ser opcional una tapa de plàstic per protegir l'eix de l'agulla en funció dels requisits d'instal·lació del client).
Paràmetres dels productes
| Materials i xapat per a pins Spring Pogo | |||
| pistó | Material | BeCu | El material més utilitzat per a sondes de molla pogo pin per a semiconductors. |
| Material | Pd aliatge | Eficaç per a la migració anti-soldadura. No es necessita cap revestiment. | |
| Xapat | Au Alloy | La duresa és més alta que la placa d'Au (or) i és eficaç per a la migració anti-soldadura. | |
| Xapat | Au (or) | Bona conductivitat elèctrica. | |
| Barril | Material | coure | Llautó, bronze fòsfor, níquel plata, BeCu |
| Material | Aliatge | Barril desenvolupat per nosaltres mateixos. El diàmetre exterior està disponible des de {{0}},11 a 0,42 mm | |
| Xapat | Au (or) | Bona conductivitat elèctrica. | |
| Primavera | ― | Filferro d'acer de primavera (SWP) (filferro de música) | Temperatura de funcionament: -45~125 graus |
| ― | Filferro d'acer inoxidable (SUS) | Temperatura de funcionament: -45~140 graus | |
| ― | Filferro d'acer inoxidable per a altes temperatures | Temperatura de funcionament: -45~200 graus , desenvolupat per ZZTKJ. | |
| Condicions d'ús | |||
| Garantia | Condició de l'ictus | Condicions ambientals | Condició de corrent i tensió |
| ・12 mesos (en les condicions següents) | ・La sonda s'ha de traçar verticalment en la mateixa direcció que l'eix del canó. | Condicions Generals | ・El corrent i la tensió només s'imprimeixen en una posició estacionària amb una carrera recomanada. |
| ・La longitud del traç no ha de superar el traç recomanat. | ・Temperatura 20-30 graus, humitat inferior al 30 per cent | ||
| ・ Sense pols, sense gas corrosiu, sense contaminació | |||
| ・La temperatura de la pròpia sonda ha de ser de 10-40 graus | |||

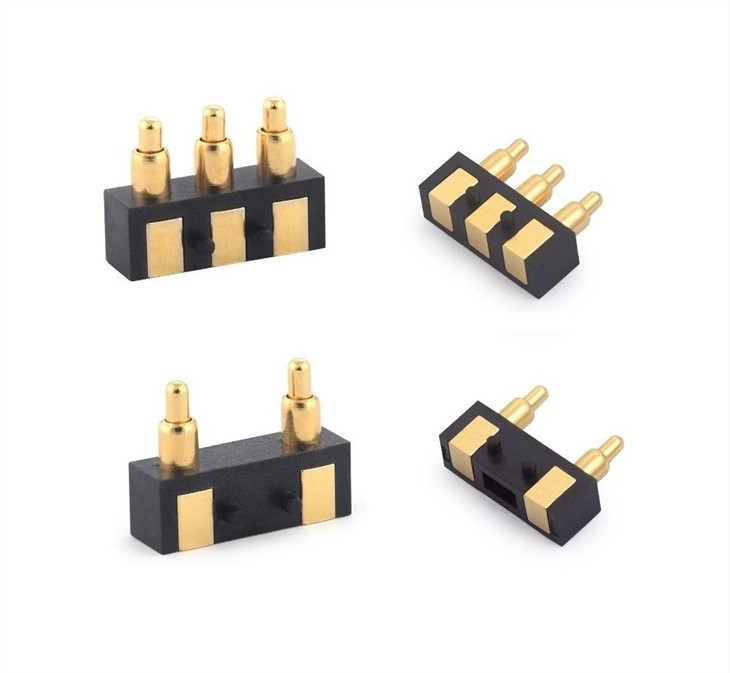

Imatge del producte
Pel que fa al disseny del tub d'agulla, per satisfer els vostres requisits d'espai estructural i de funció del producte, així com la garantia de vida, us presentem el nostre catàleg de productes per a la vostra selecció. Al final del tub de l'agulla, tenim un disseny de brida per garantir la comoditat de fixar el producte a la PCB i la profunditat de la soldadura. A més, també oferim pins pogo quadrangulars i doblegats de 90 graus per a la connexió de la bateria.
