Antena d'auriculars Bluetooth TWS
La raó principal per la qual els auriculars Bluetooth són tan populars és que són sense fil i desfer-se dels grillons dels cables dels auriculars amb cable. Els auriculars Bluetooth transmeten senyals a través d'ones de ràdio, de manera que el disseny de l'antena és molt important. Aquest article presenta breument els tipus d'antenes habituals que s'utilitzen en productes digitals portàtils.
1. Antena PCB.
L'antena PCB és una antena composta directament de làmina de coure a la placa de circuits PCB, que té els avantatges de baix cost, alta estabilitat de lots i sense depuració en producció. El desavantatge és que només és adequat per a una banda de freqüència única i, com que es compon de làmina de coure PCB, la posició de l'antena és relativament limitada. A més, l'antena PCB generalment requereix una gran àrea d'espai per al capçal i la mida de l'antena també és gran. Les antenes de PCB s'utilitzen àmpliament en ordinadors portàtils, caixes de TV, etc. Les antenes de PCB dels auriculars Bluetooth es mostren a la figura següent:

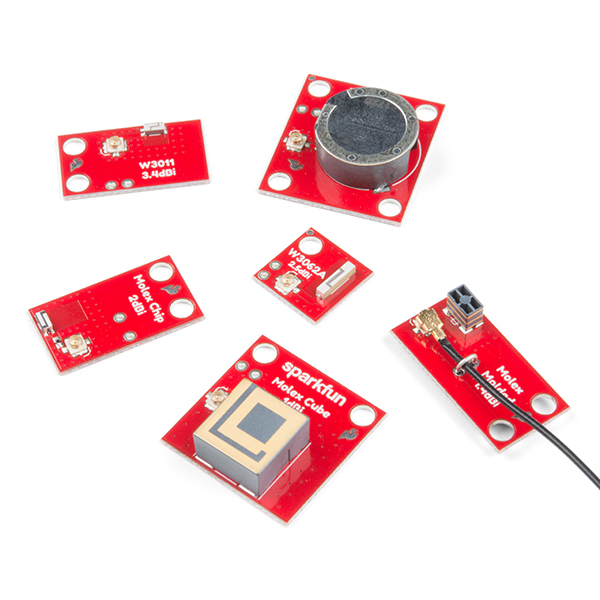

2. Antena ceràmica.
L'antena de ceràmica és una antena miniaturitzada adequada per a dispositius Bluetooth. Ocupa un espai reduït i té un bon rendiment. Té una amplada de banda estreta i és difícil aconseguir diverses bandes de freqüència. Pot millorar eficaçment la integració de la placa base i reduir la restricció de l'antena a l'ID.; El disseny s'ha d'importar al principi de la definició del tauler. Les antenes de ceràmica es divideixen en antenes de ceràmica de bloc i antenes de ceràmica multicapa:
Antena de bloc: tot el cos de ceràmica es sinteritza a alta temperatura i després la part metàl·lica de l'antena s'imprimeix a la superfície del bloc de ceràmica.
Antena multicapa: la cocció adopta el mètode de cocció a baixa temperatura per dir que les ceràmiques multicapa s'apilen i s'alineen i després es sinteritzen a alta temperatura, de manera que el conductor metàl·lic de l'antena es pot imprimir a cada capa dielèctrica de ceràmica. segons els requisits de disseny, de manera que pugui reduir eficaçment la mida de l'antena i assolir el propòsit d'amagar l'antena.
Com que la constant dielèctrica de la ceràmica és superior a la de la placa de circuits PCB, l'ús d'una antena de ceràmica pot reduir eficaçment la mida de l'antena alhora que garanteix el rendiment de l'antena. L'inconvenient de les antenes de ceràmica és que tenen problemes de consistència, són grans i també estan limitades quan es col·loquen. Les antenes de ceràmica són les més utilitzades en productes IoT, com les antenes GPS i les antenes Bluetooth.
3. Antena LDS.
La tecnologia d'antena LDS és una tecnologia d'estructuració directa làser, que utilitza un ordinador per controlar el moviment del làser segons la trajectòria del patró conductor i projecta el làser al dispositiu de plàstic tridimensional modelat. En pocs segons, el patró del circuit s'activa. El seu principi és similar a una antena PCB, la diferència és que LDS utilitza la forma de l'antena per projectar un làser sobre una carcassa de plàstic i galvanoplastia per formar una antena metàl·lica en pocs segons. El major desavantatge de l'antena LDS és l'alt cost i el procés complicat. El major avantatge és que l'antena es pot col·locar directament a la part posterior de la carcassa de manera que l'àrea lliure de l'antena sigui gran i l'eficiència de l'antena sigui alta. Actualment s'utilitza àmpliament en telèfons intel·ligents de gamma alta, rellotges/bandes intel·ligents i auriculars Bluetooth.
